【任务目标】   任务一 火箭模型绘制

1.会用NX的命令工作流对话框创建和定位基本体；

2.用布尔求和工具将体组合成整体；

3.能够将复杂世界的对象简化抽象为四个基本体形态；

4.空间中笛卡尔坐标系的计算；

【目标检测】

1.请问图形中黄色区域的面积是多少？

2.请问模型的体积是多少？

（误差范围0.2%）

【重点难点】

1.基本体的创建与定位

2.NX中点创建的方法（难点）

3.用两步法完成模型创建和定位

【工具命令】

长方体 圆柱体 圆锥体 球体 布尔  测量面 测量体

【难度星级】   ★

【目标时间】   5分钟

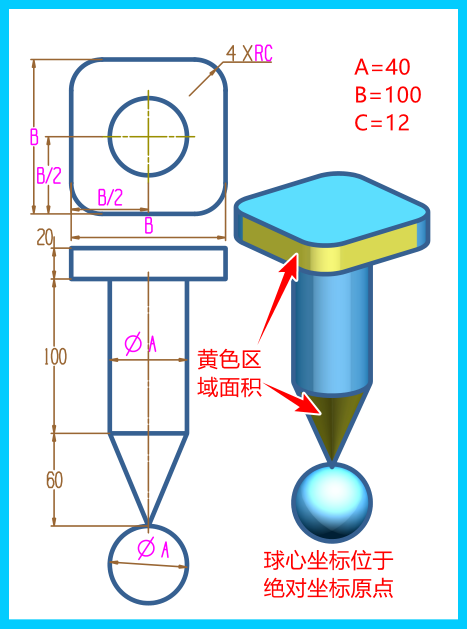

【目标图纸】

【思路解析】

【视频解析】

任务一 火箭模型绘制8.27'

【任务目标】   任务二 倒画的火箭模型

1.用两步法快速实现基本体的创建和定位；

2.用内部布尔选项完成实体组合运算；

3.能够将复杂世界的对象简化抽象为四个基本体形态；

4.空间中笛卡尔坐标系的计算；

5.用客观工具分析测量+过滤器测量模型参数；

【目标检测】

1.请问图形中黄色区域的面积是多少？

2.请问模型的体积是多少？

（误差范围0.2%）

【重点难点】

1.用分步法完成模型创建和定位

2.长方体原点坐标计算

3.选择过滤器的应用，选中单个面

【工具命令】

长方体 圆柱体 圆锥体 球体 布尔  圆角 测量面 测量体

【难度星级】   ★

【目标时间】   5分钟

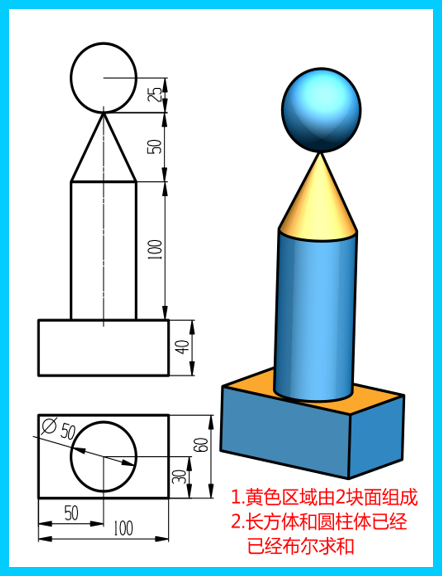

【目标图纸】

黄色区域面积由2部分构成，基本体已经合并

【思路解析】

【视频解析】

任务二 倒画火箭模型11.26'

【任务目标】   任务三 圆柱支架绘制

1.用两种不同的坐标定位计算思维对比完成模型绘制；

2.能通过工作坐标系变换定位代替人工坐标值计算；

3.能够将复杂世界的对象简化抽象为四个基本体形态；

4.圆柱轴线矢量改变来打不同方向的孔；

5.会用分析工具+过滤器测量模型参数；

【目标检测】

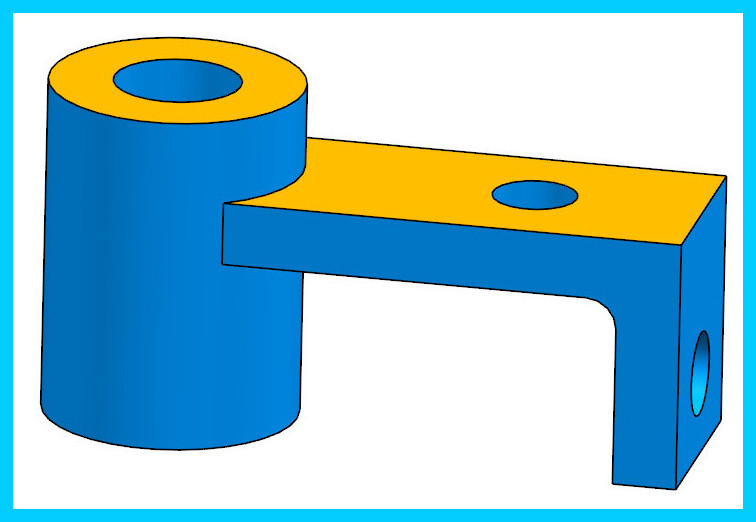

1.请问图形中黄色区域的面积是多少？

2.请问模型的体积是多少？

（误差范围0.2%）

【重点难点】

1.长方体的尺寸从创建与工作坐标系WCS的关系（难点）

2.工作坐标系的七种变换方法

3.布尔运算先后顺序改变及其影响

【工具命令】

圆柱体 长方体   打孔  圆角 布尔运算 测量面 测量体

【难度星级】   ★ ★

【目标时间】   10分钟

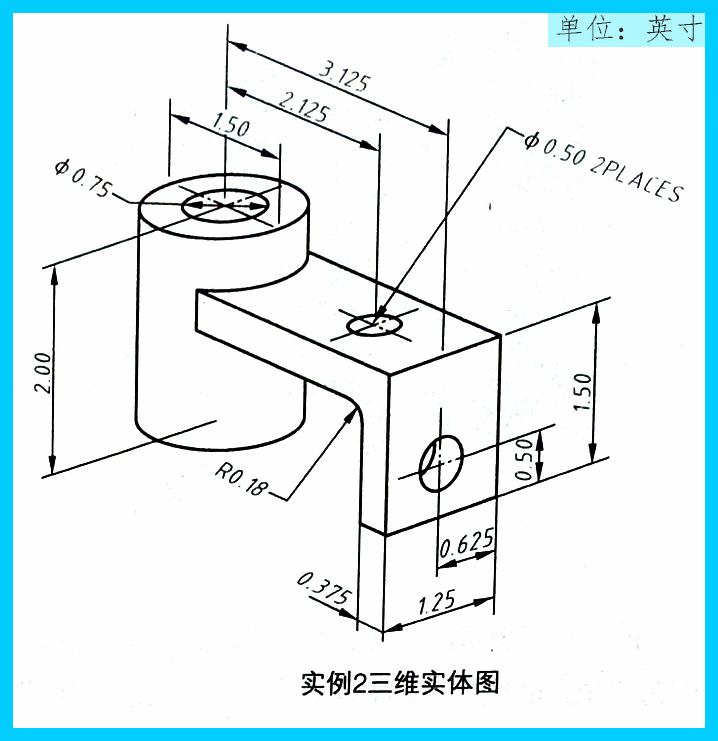

【目标图纸】

【思路解析】

【视频解析】

任务三 圆柱支架绘制（计算法）13.44'

任务三 圆柱支架绘制（坐标系法）9.43'
