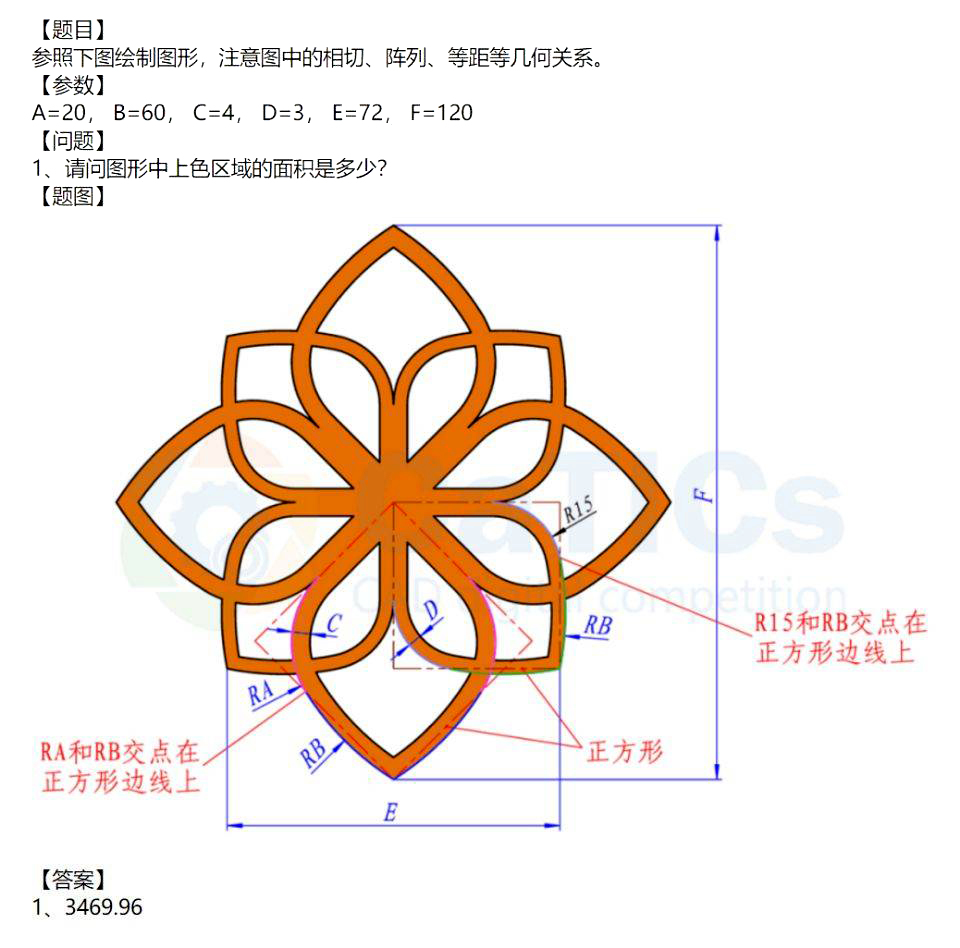

【题目】CaTICs 2D

参照图构建模型，注意其中的对称、相切、同心等约束关系。

【参数】

A=20， B=60， C=4， D=3， E=72，F=120

【问题】

1.请问图形中上色区域的面积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

3469.96

【题目】

绘制五角星

【参数】

尺寸自定，思考绘制思路，并比较哪一种方法最为便捷。

【题图】

思考绘制思路，并比较哪一种方法最为便捷。

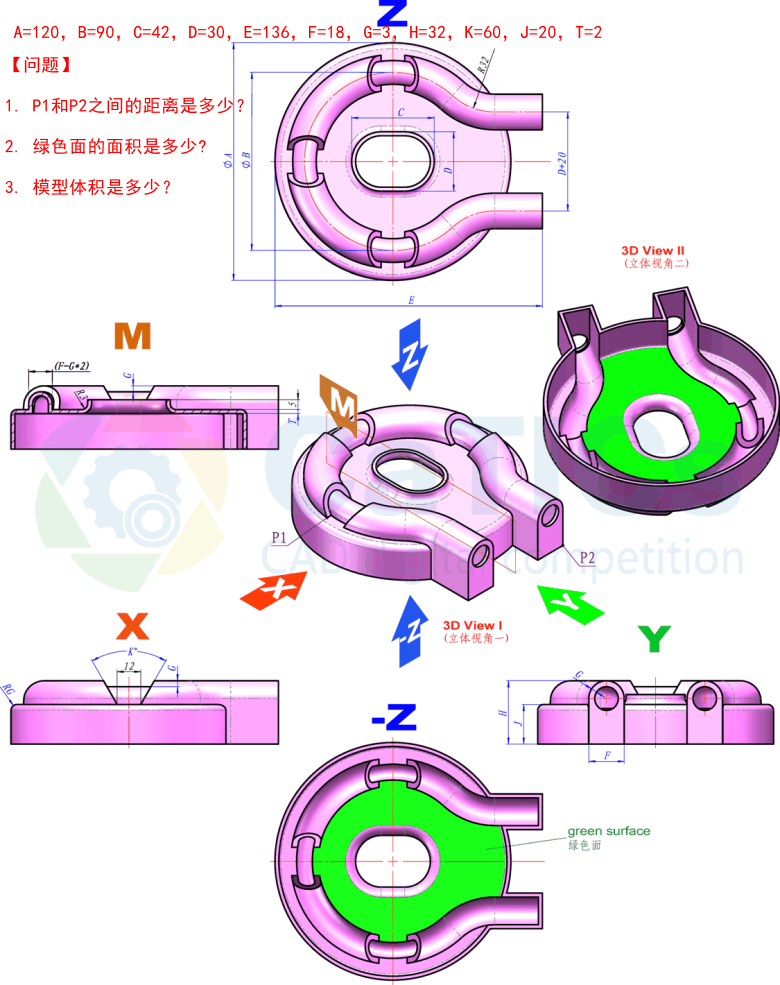

【题目】CaTICs 3D08_H03

请参照图纸绘制三维模型。

【参数】

A=120，B=90，C=42，D=30，E=136，

F=18，G=3，H=32，K=60，J=20，T=2

【注意】

对称、阵列、同心；未注厚度均为T，紫色区域圆角为R3

【问题】

1.P1和P2之间的距离是多少？

2.绿色面的面积是多少?

3.模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

121.69

3995.59

49755.37

【视频解析】

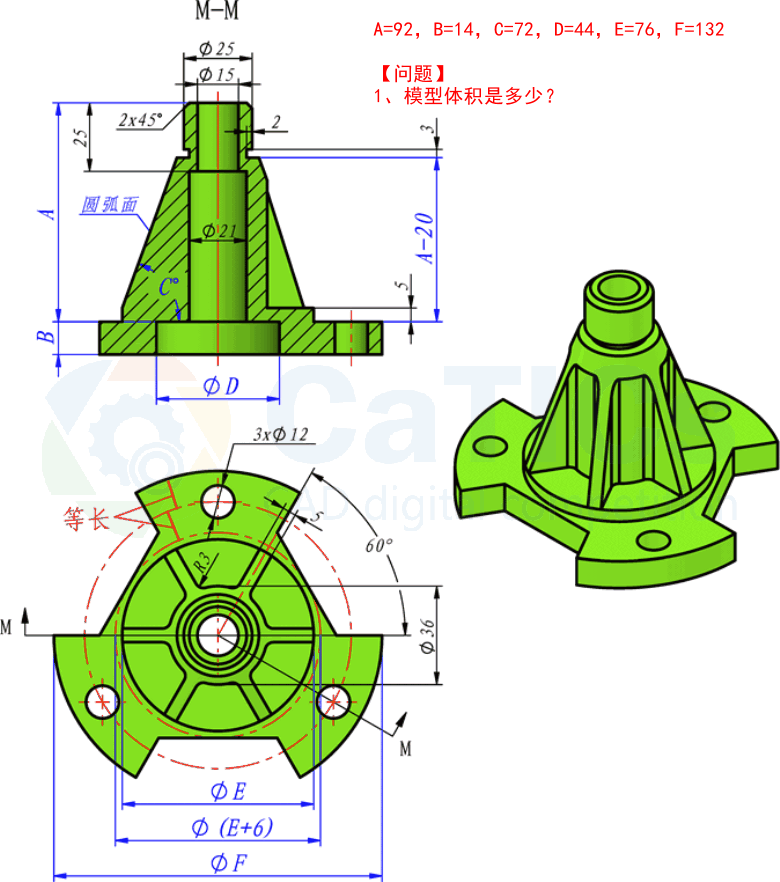

【题目】CaTICs 3D05-L04-A

参照图构建立体模型，注意其中的同心、阵列等几何关系。

【参数】

A=92， B=14， C=72， D=44， E=76， F=132

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

201786.03

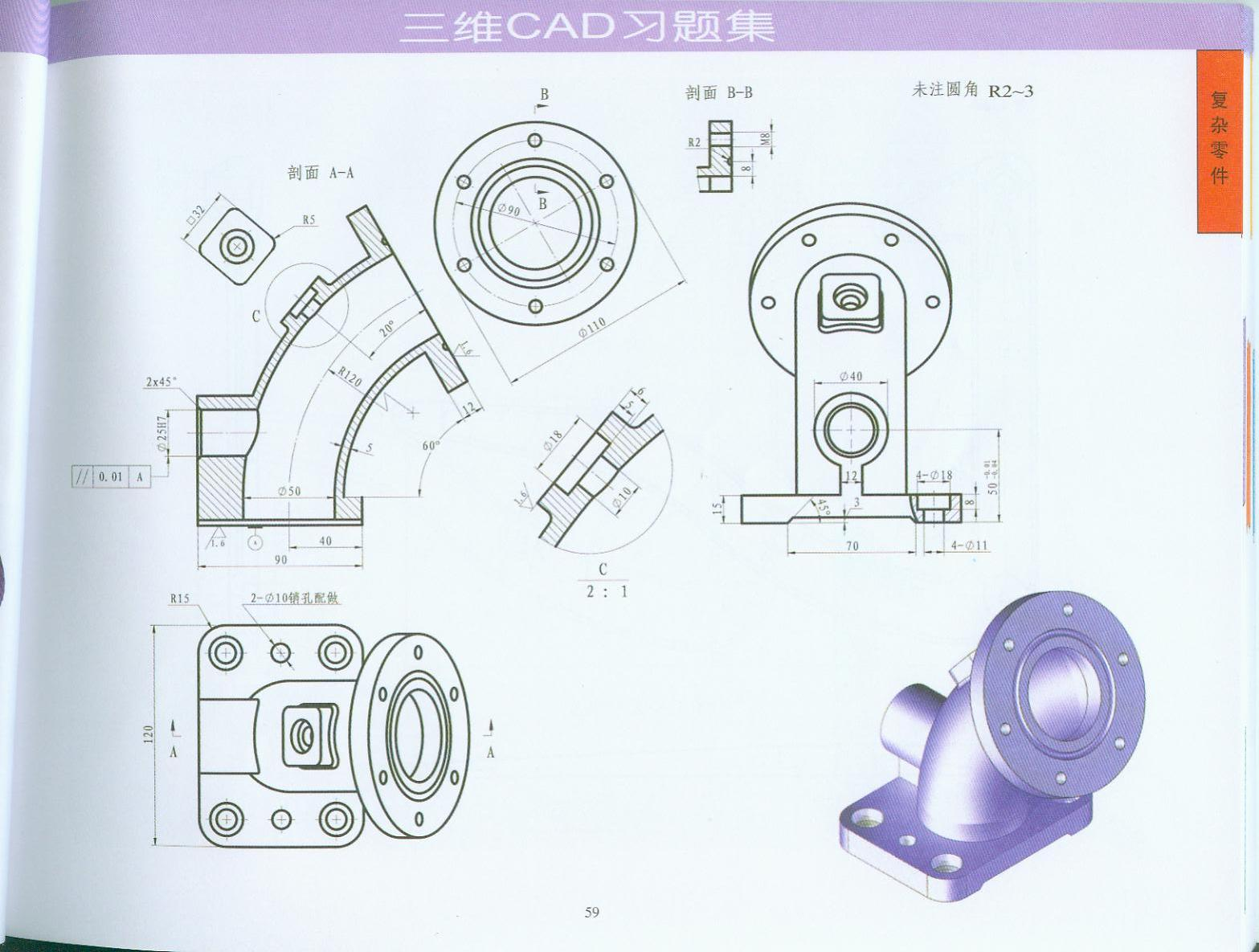

【题目】三维CAD练习题P59

参照图构建立体模型，注意其中的同心、阵列等几何关系。

【注意】

未注明倒角R=3

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

327366.44

【视频解析】

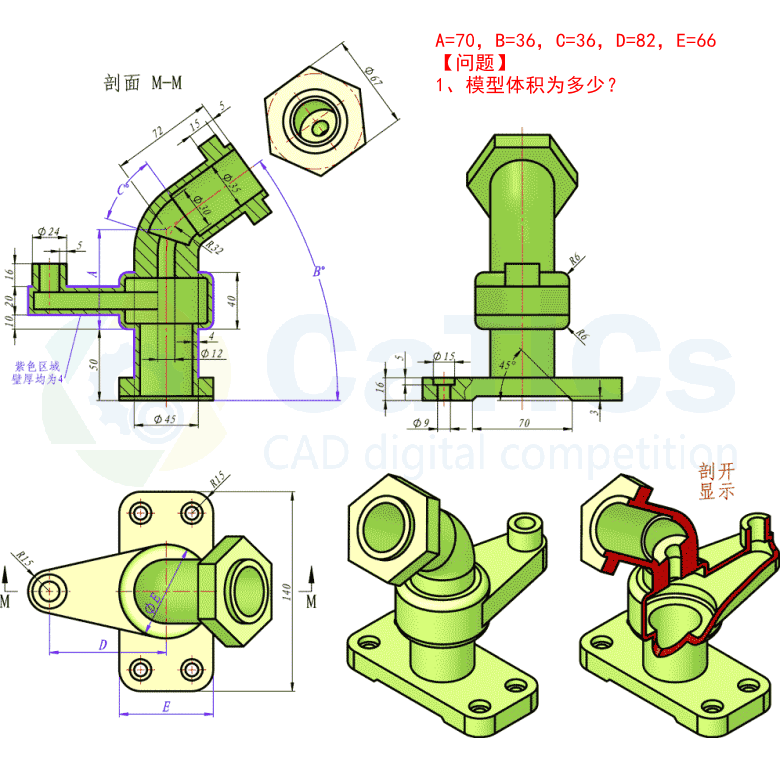

【题目】CaTICs 3D03-06

参照图构建模型，注意其中的对称、相切、同心等约束关系。

【参数】

A=70， B=36， C=36， D=82， E=66

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

326673.48

【题目】CaTICs 3D11-M7

请参照图纸绘制三维模型。

【参数】

A=30 B=70 C=15 D=50 E=75 T=3

【注意】

其中对称、同心、相切等几何关系。

【注意】

同色短线长度相等，同色圆弧半径相同。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。）

【问题】

1.请问图中P1到P2的距离是多少？

2.请问图中绿色区域（共两块）的面积是多少？

3.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

82.01

608.86

47323.95

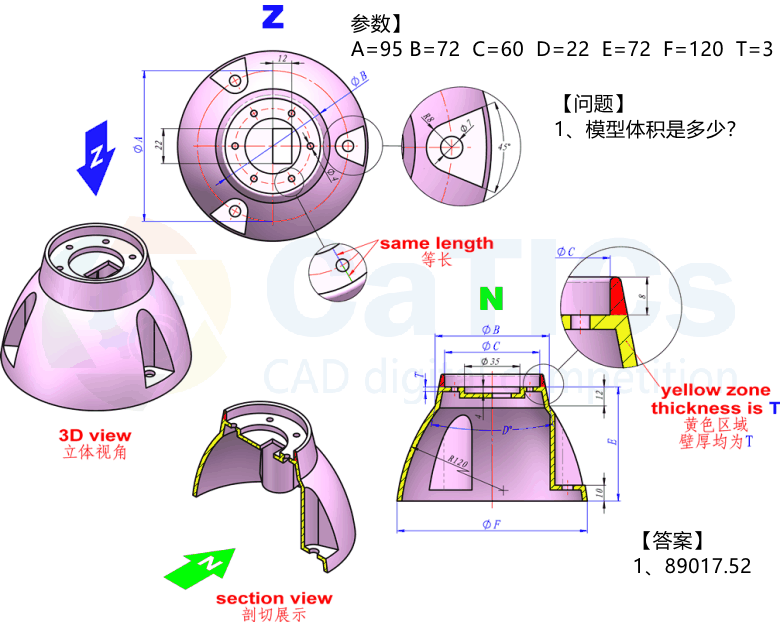

【题目】CaTICs 3D06-H02

请参照图纸绘制三维模型。

【参数】

A=95， B=72， C=60， D=22， E=72， F=120， T=3

【注意】

对称、同心、阵列、等壁厚（部分区域）

【问题】

1. 模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

89017.52

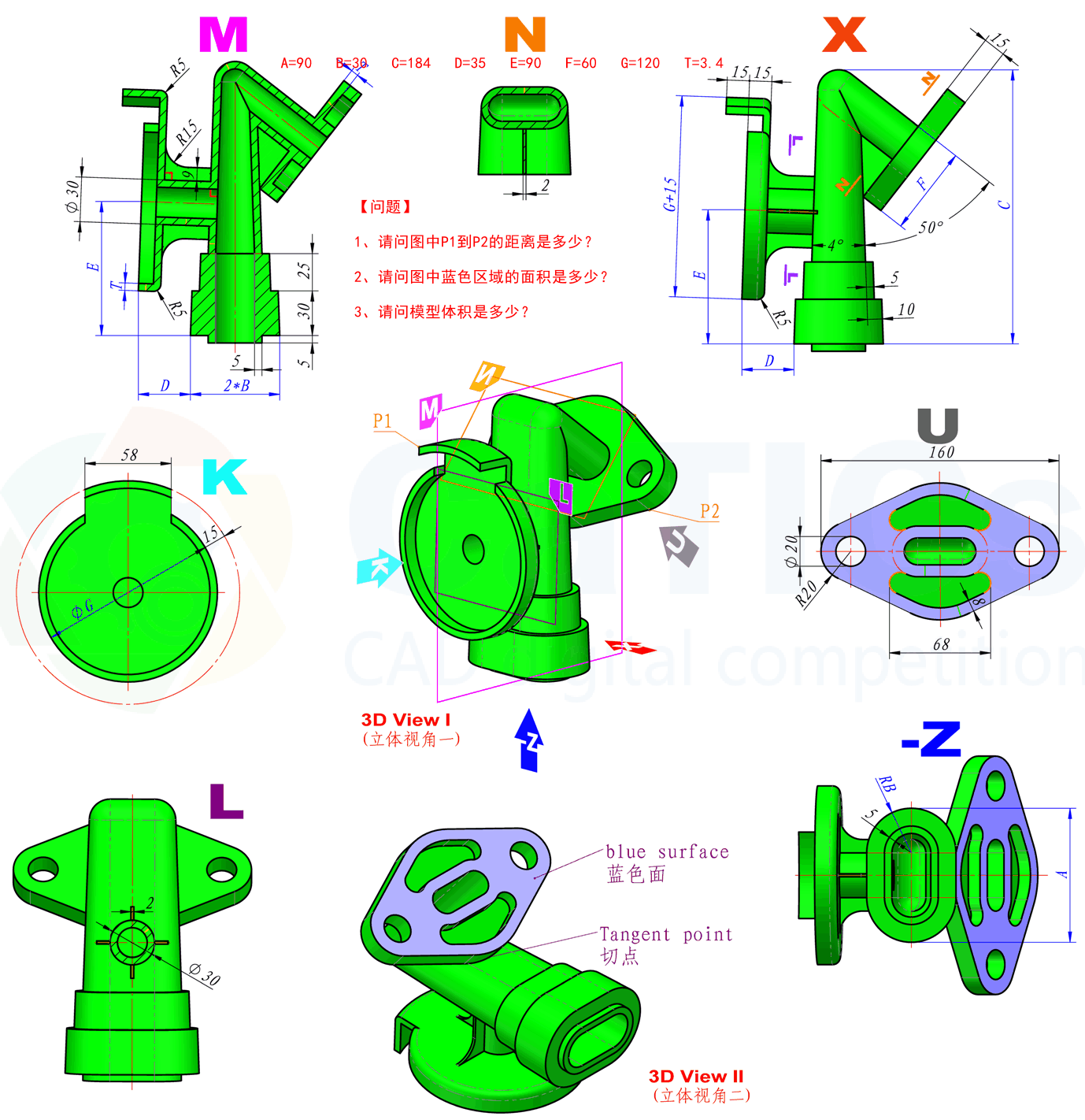

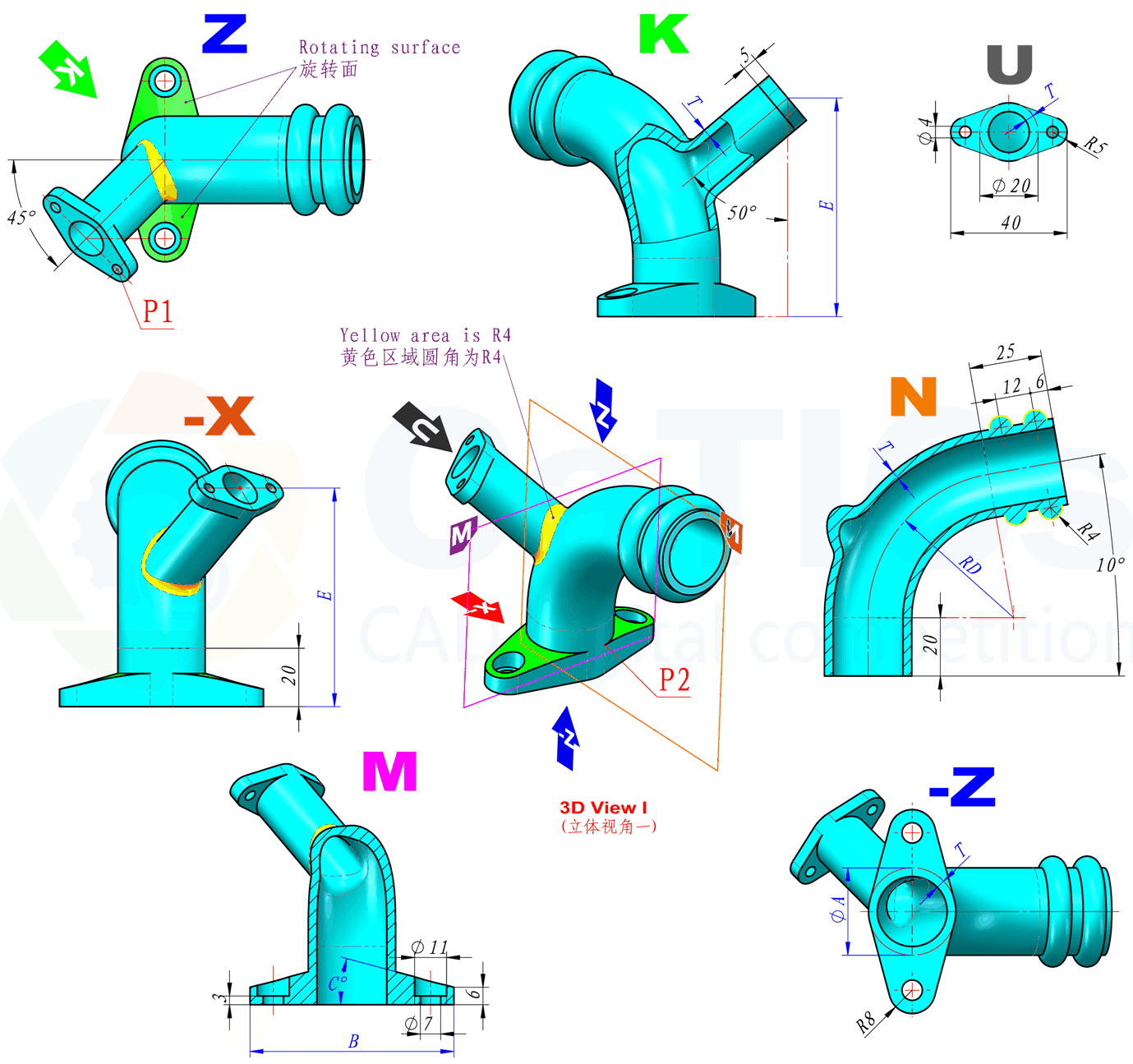

【题目】CaTICs 3D11-H7

请参照图纸绘制三维模型。

【参数】

A=90 B=30 C=184 D=35 E=90

F=60 G=120 T=3.4

【注意】

其中对称、同心、相切等几何关系。

【注意】

同色短线长度相等，同色圆弧半径相同。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。）

【问题】

1.请问图中P1到P2的距离是多少？

2.请问图中蓝色区域的面积是多少？

3.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

162.81

6203.91

379739.86

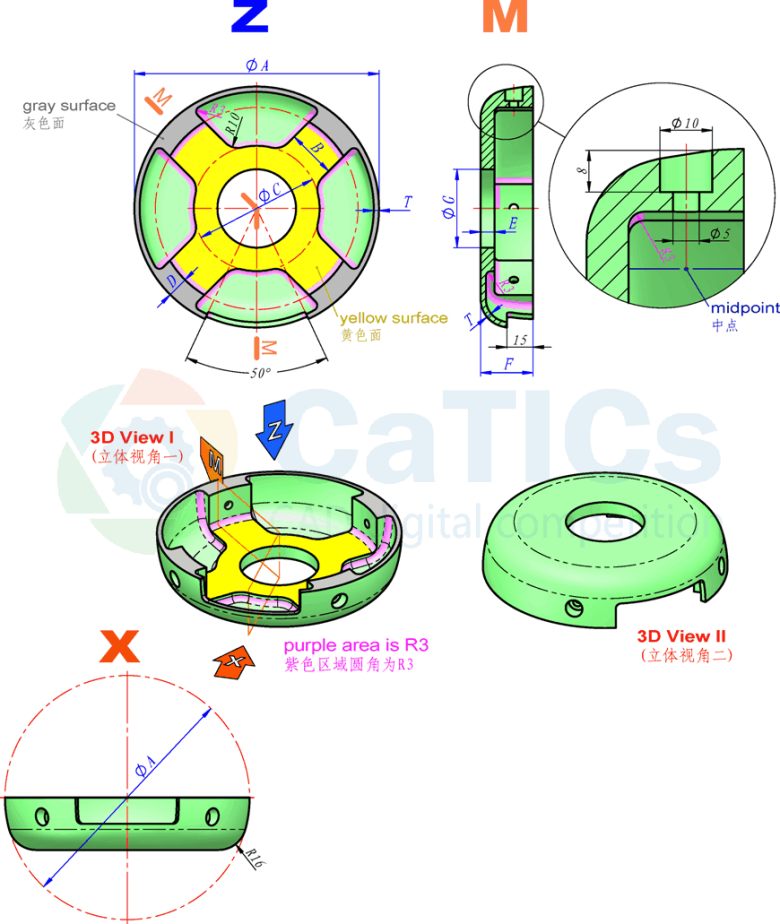

【题目】CaTICs 3D08-L05

请参照图纸绘制三维模型。

【参数】

A=140，B=28，C=72，D=12，E=8，

F=30，G=45，T=2

【注意】

对称、阵列、同心；未注厚度均为T，紫色区域圆角为R3

【问题】

1.灰色面面积是多少？（20%）

2.黄色面面积是多少？（20%）

3.模型体积是多少？（60%）

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

1903.01

4691.80

94964.56

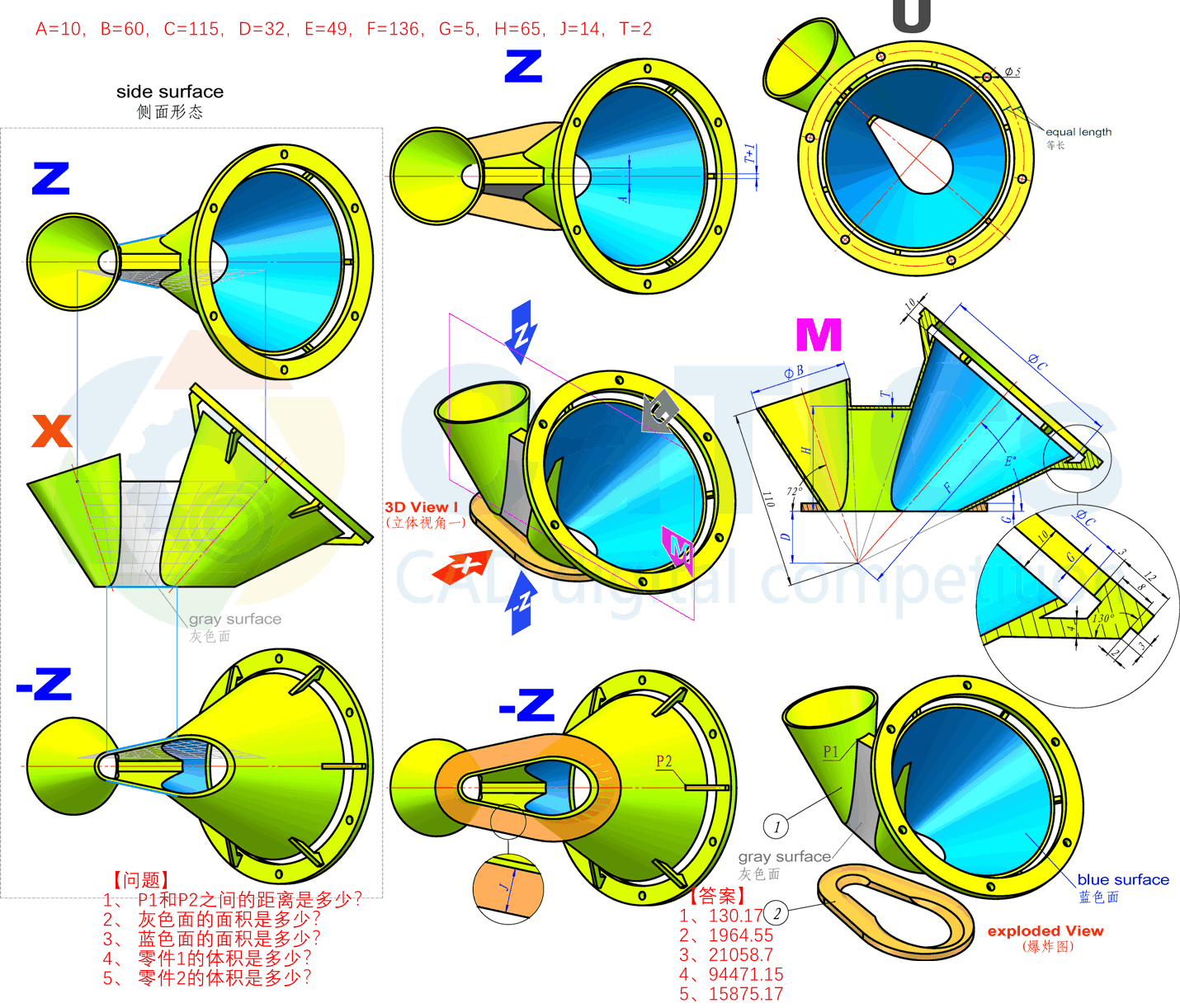

【题目】CaTICs 3D08-H07

请参照图纸绘制三维模型。

【参数】

A=10，B=60，C=115，D=32，E=49，

F=136，G=5，H=65，J=14，T=2

【注意】

对称、相切、同心、阵列; 未标注厚度均为T

【问题】

1.P1和P2之间的距离是多少？

2.灰色面的面积是多少？

3.蓝色面的面积是多少？

4.零件1的体积是多少？

5.零件2的体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

1.130.17

2.1964.55

3.21058.7

4.94471.15

5.15875.17
