【题目】

请参照样式绘制三维模型，你能有哪些方法实现。

【参数】

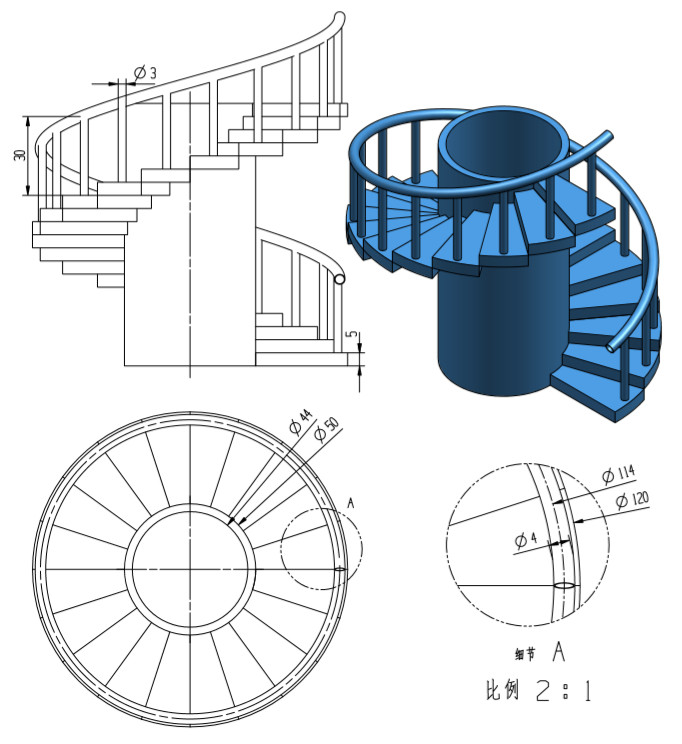

旋转楼梯

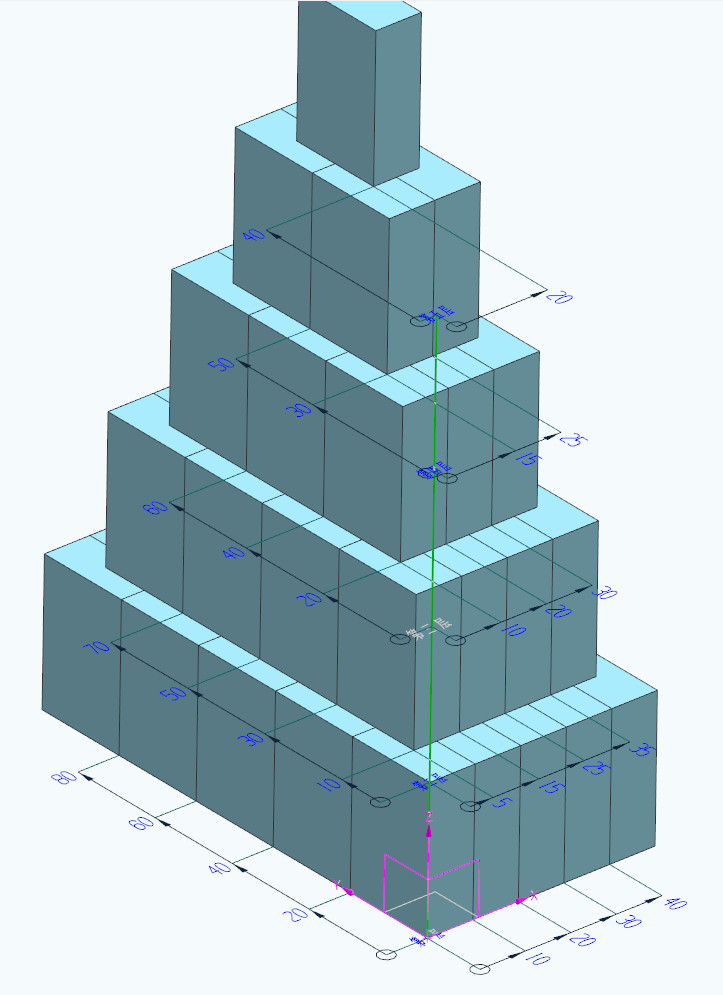

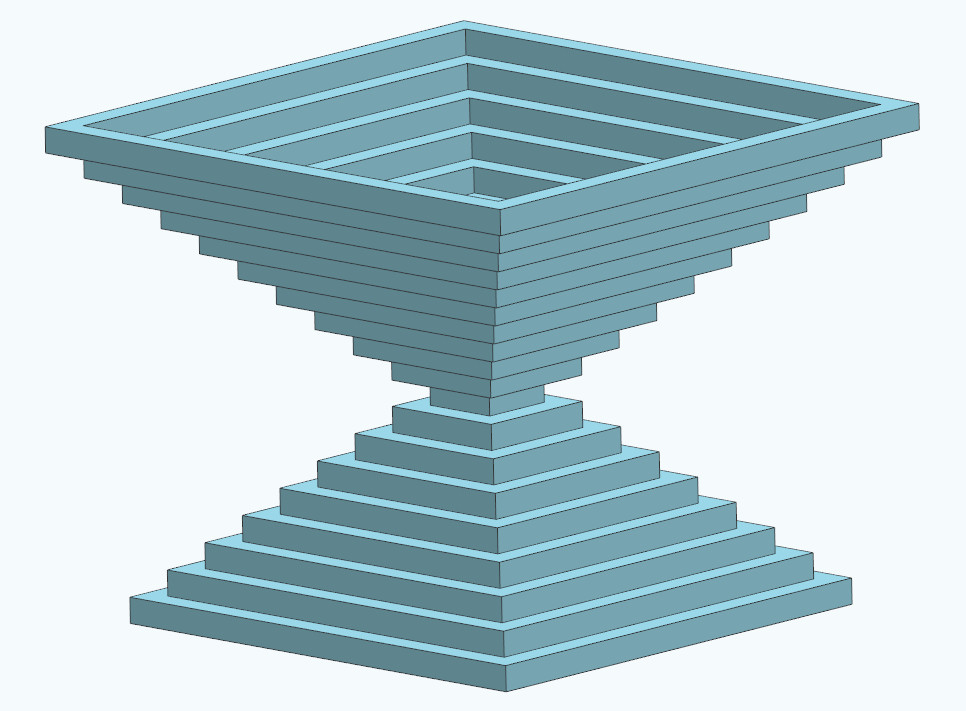

递减金字塔

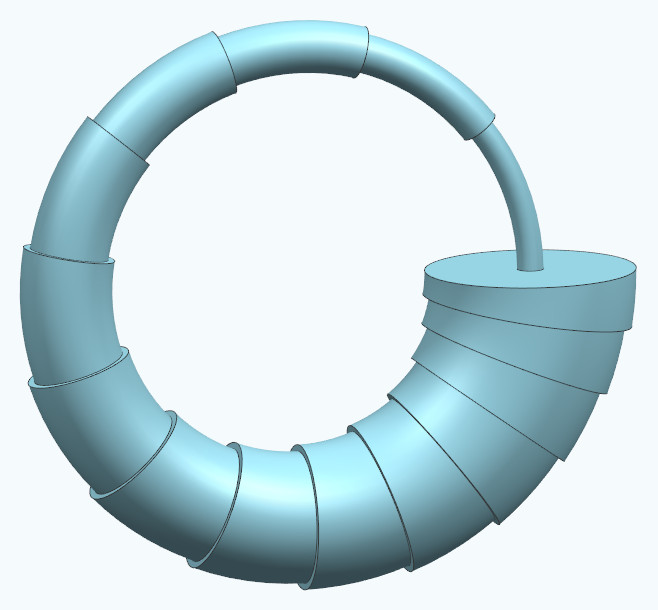

蝎子尾巴

世博馆

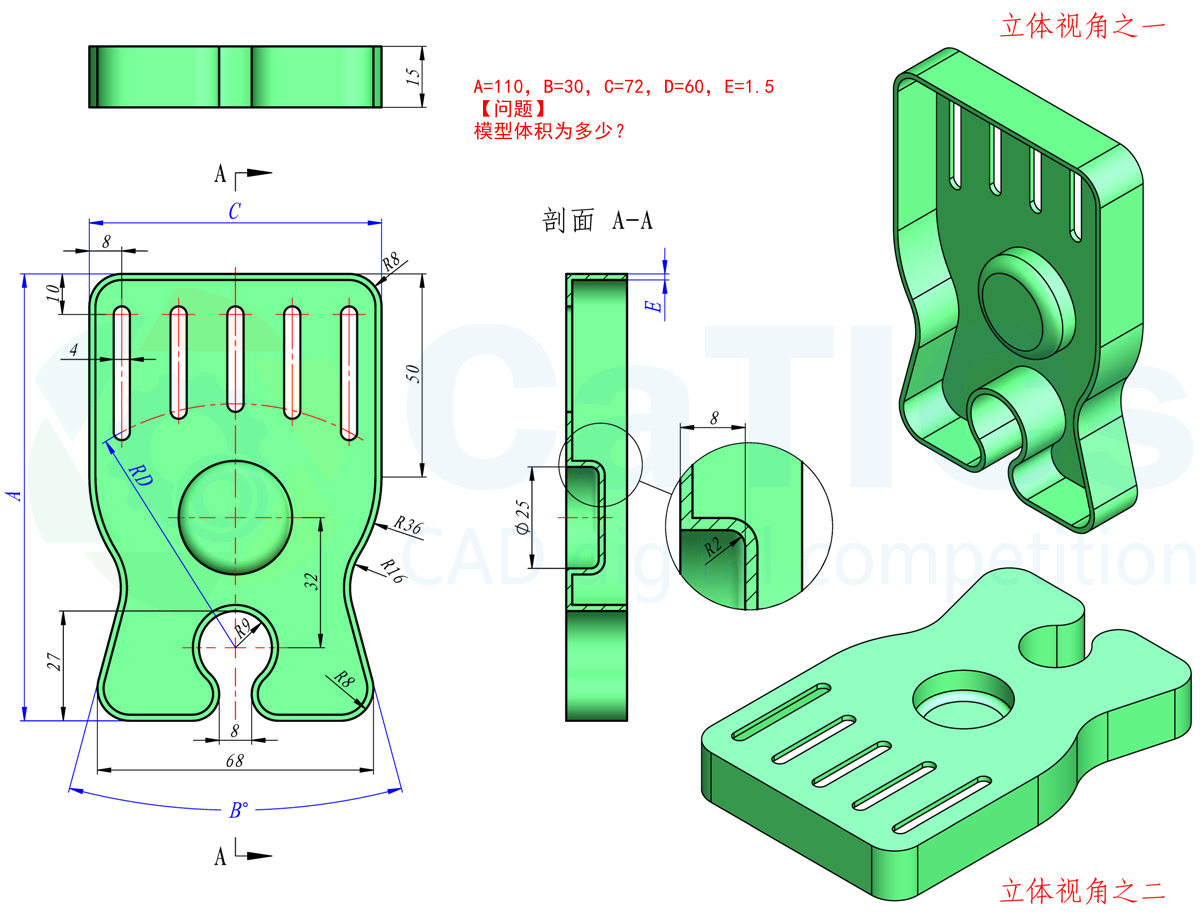

【题目】CaTICs 3D01-01

参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。零件壁厚均为E。

【参数】

A=110， B=30， C=72， D=60， E=1.5

【问题】

1.请问模型体积是多少？

【标准答案】

18654.35

【视频解析】16.27'

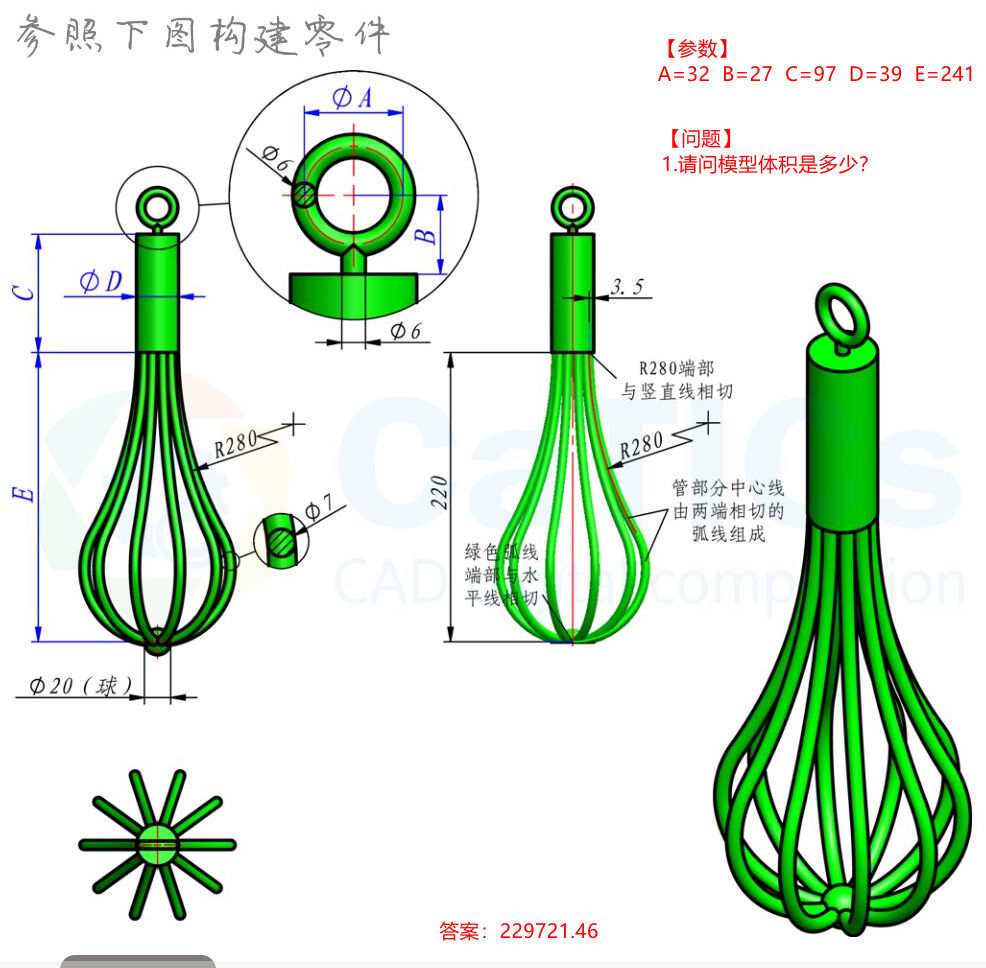

【题目】CaTICs

参照下图构建模型，注意其中的对称、重合、等距、同心等约束关系。

【参数】

A=32， B=27， C=97， D=39， E=241

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【标准答案】

229721.46

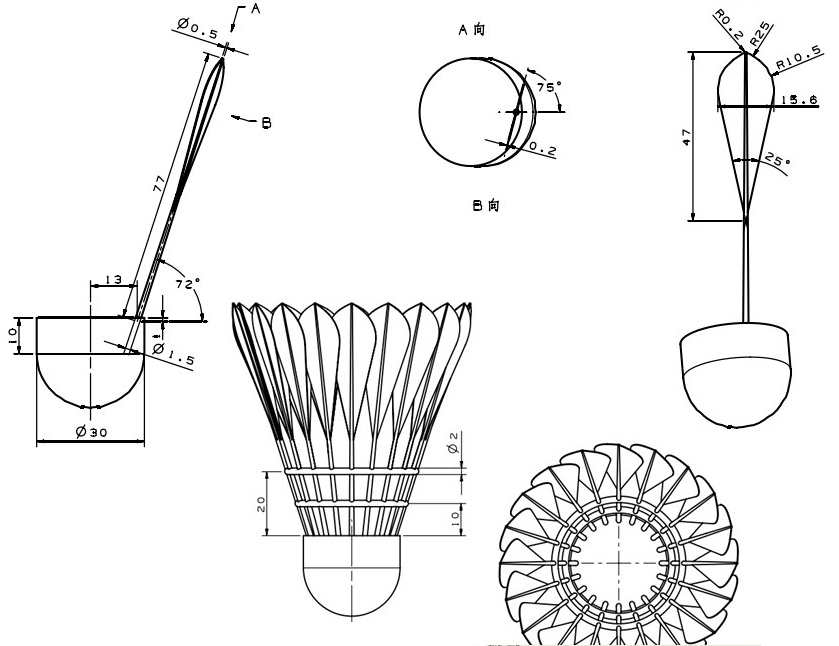

【题目】

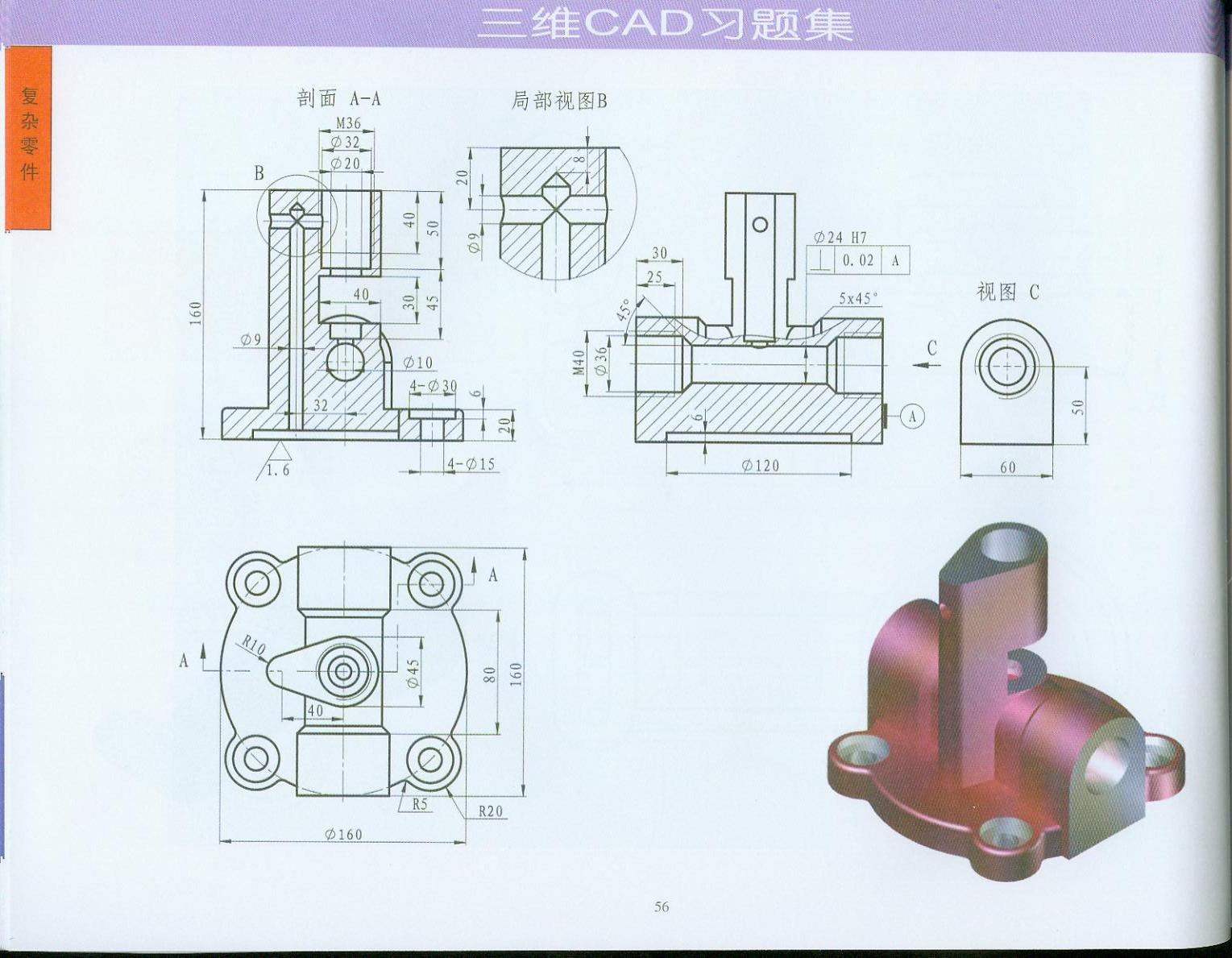

请参照图纸构建三维模型。

【参数】

【标准答案】

？

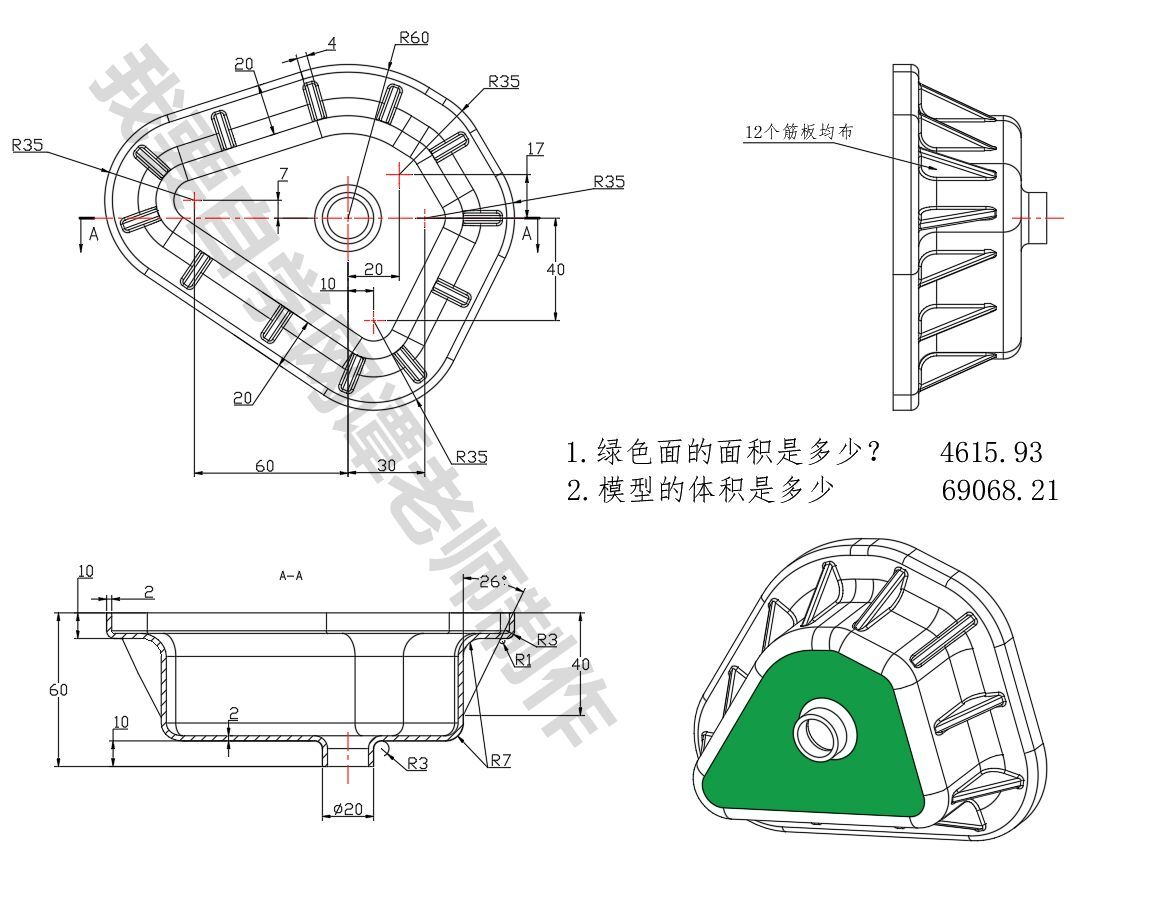

【题目】学员提供

请参照下图构建三维模型。

【注意】

重合、相切、阵列等几何关系。

【问题】

1.请问绿色区域面面积是多少？

2.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

4615.93

69068.21

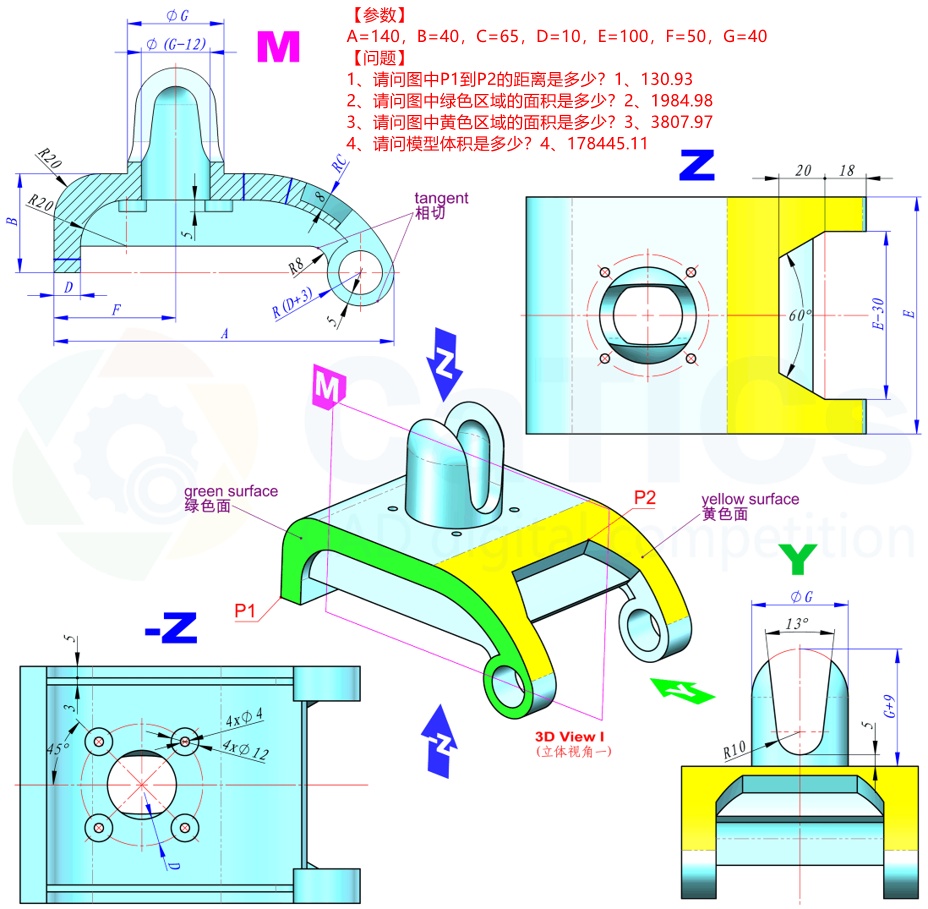

【题目】CaTICs 3D18-M03

参照图构建零件模型

【参数】

【标准答案】

1、130.93

2、1984.98

3、3807.97

4、178445.11

【标准答案】

847614.25

【视频解析】

简化版题目CaTICs 3D11-M2

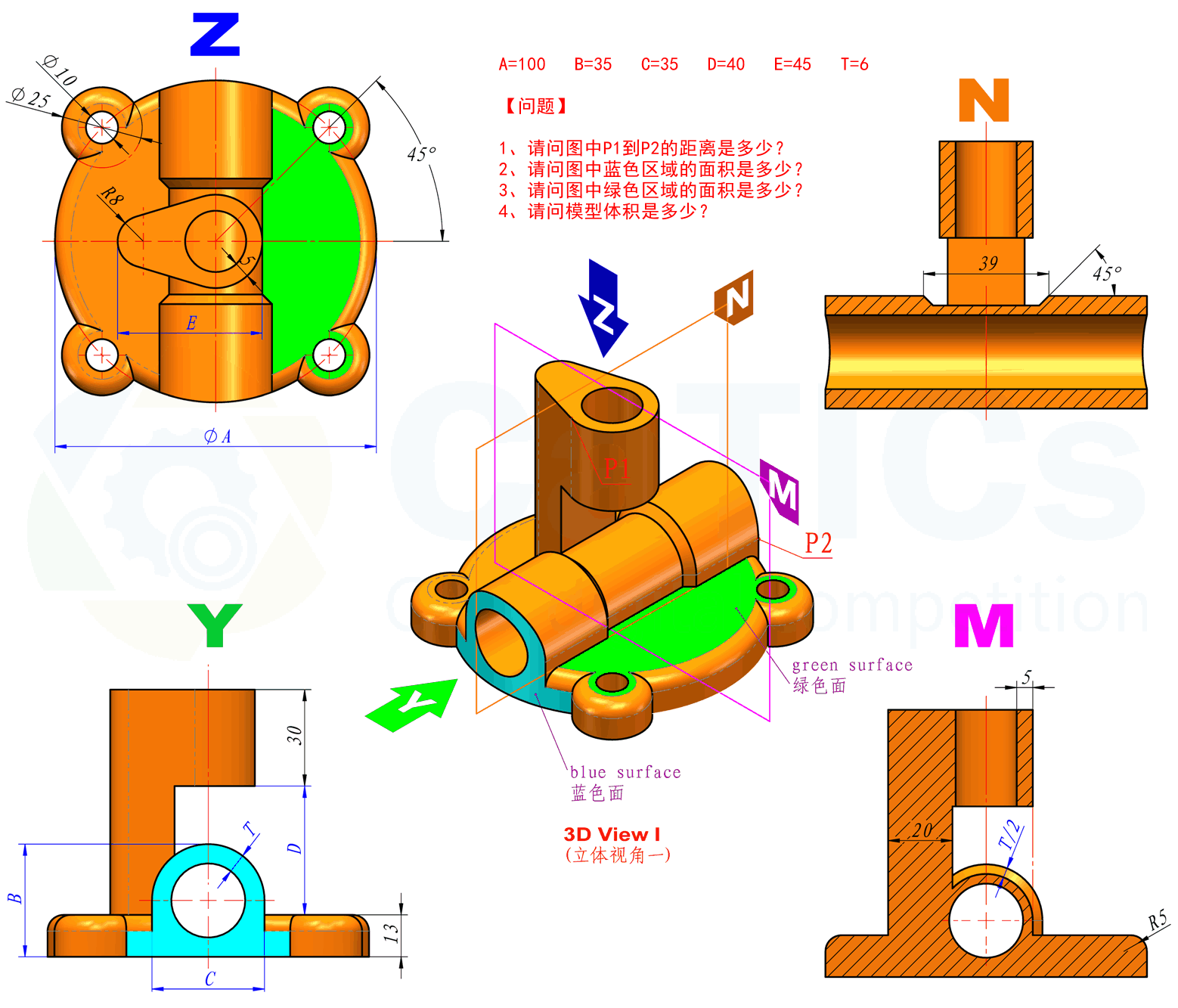

【题目】CaTICs 3D13-H04

请参照图纸构建三维模型。

【参数】

【标准答案】

1. 109.47

2. 307.48

3. 230.28

4. 8183.12

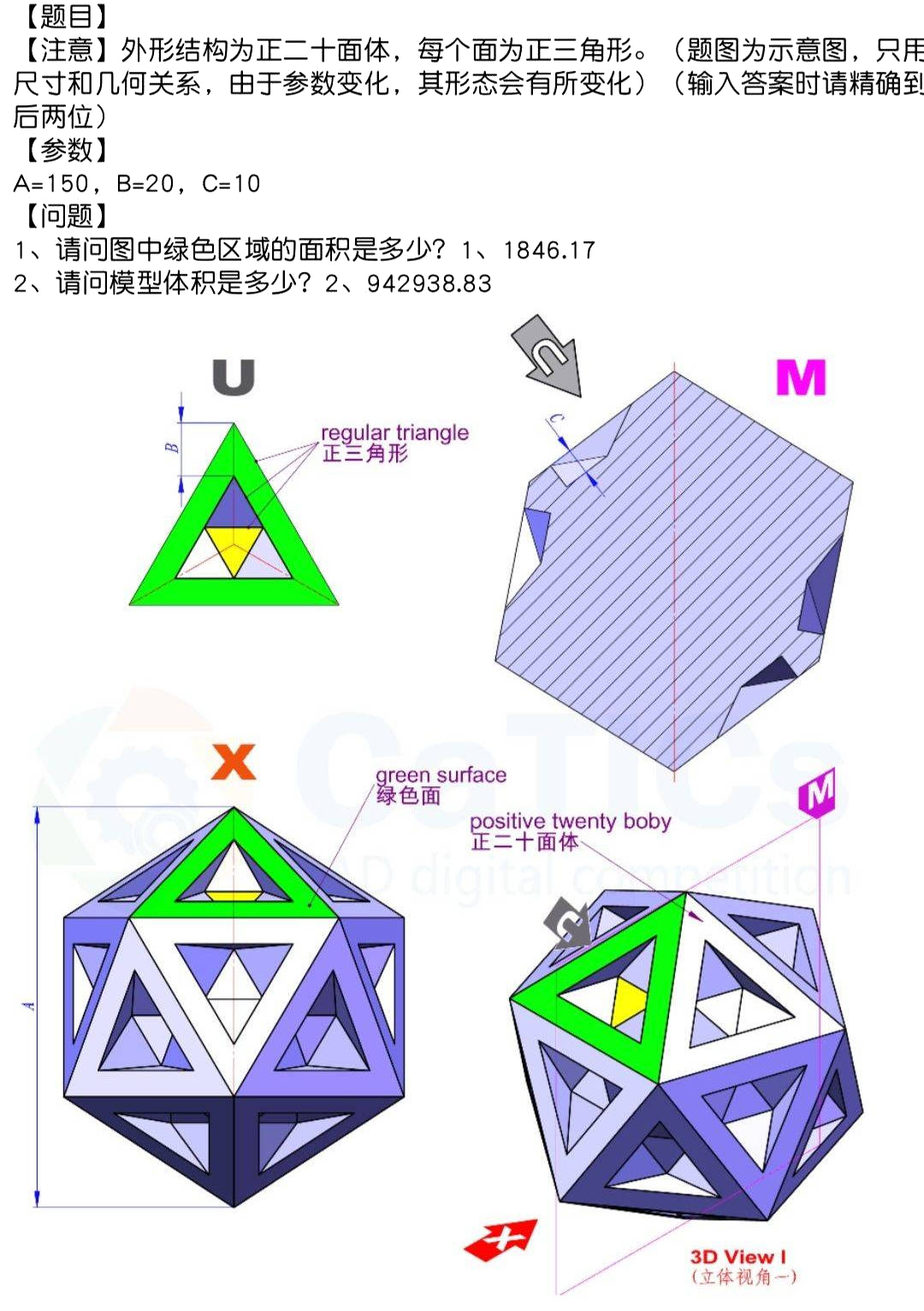

【题目】CaTICs 3D18-H02

外形结构为正二十面体，每个面为正三角形。(题图为示意图，只用于表达于尺寸和几何关系，由于参数变化，其形态会有所变化)

【参数】

【标准答案】

1846.17

942938.83

【视频解析】

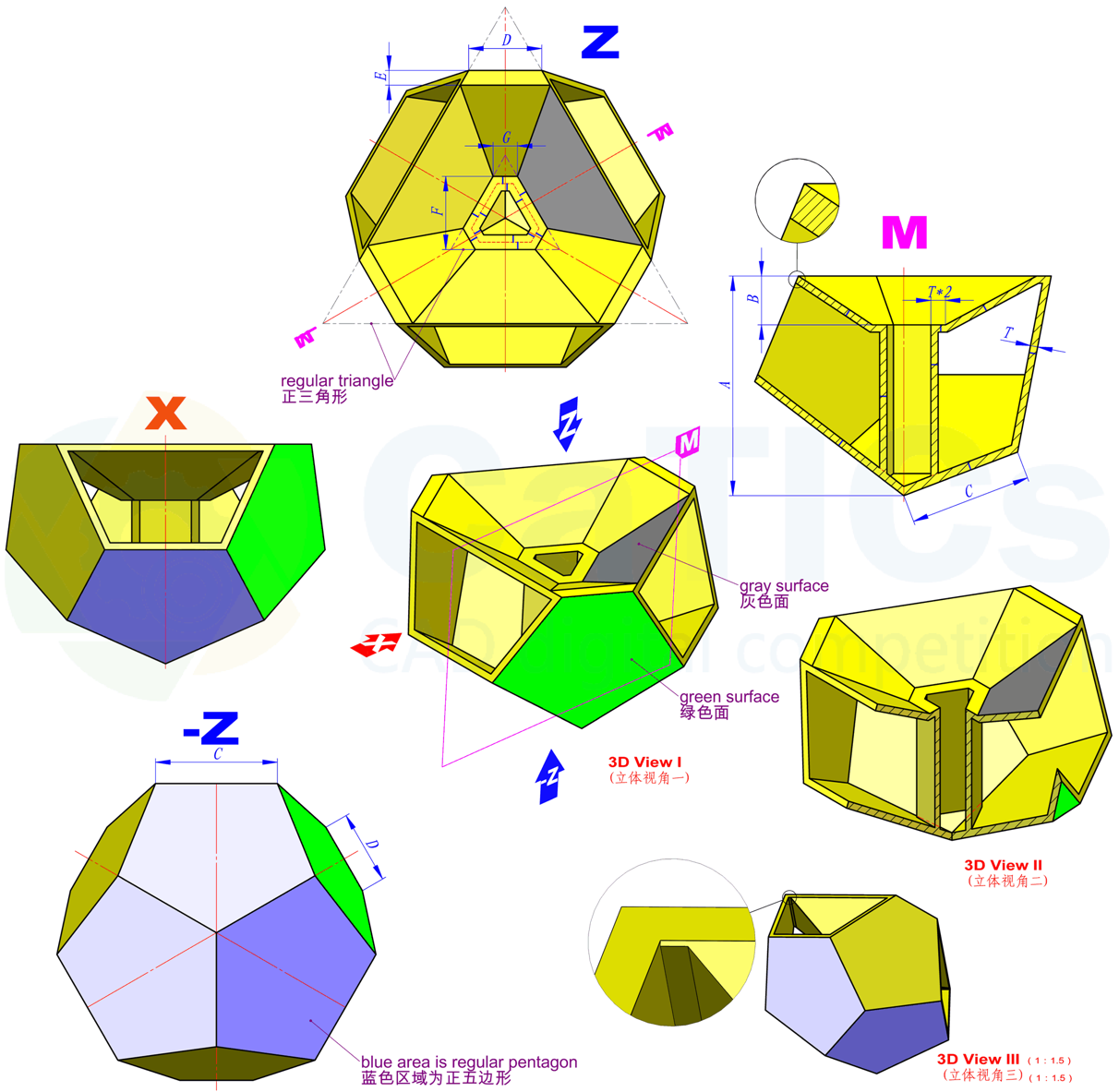

【题目】CaTICs 3D17-H07

请参照图纸构建三维模型。同色短线长度相等；注意绿色区域的位置关系；图中所有面均为平面；未注壁厚均为T；仔细观察其形态。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）

【参数】

A=90，B=20，C=50，D=30，E=6，

【标准答案】

1、3632.75

2、1827.4

3、110225.11

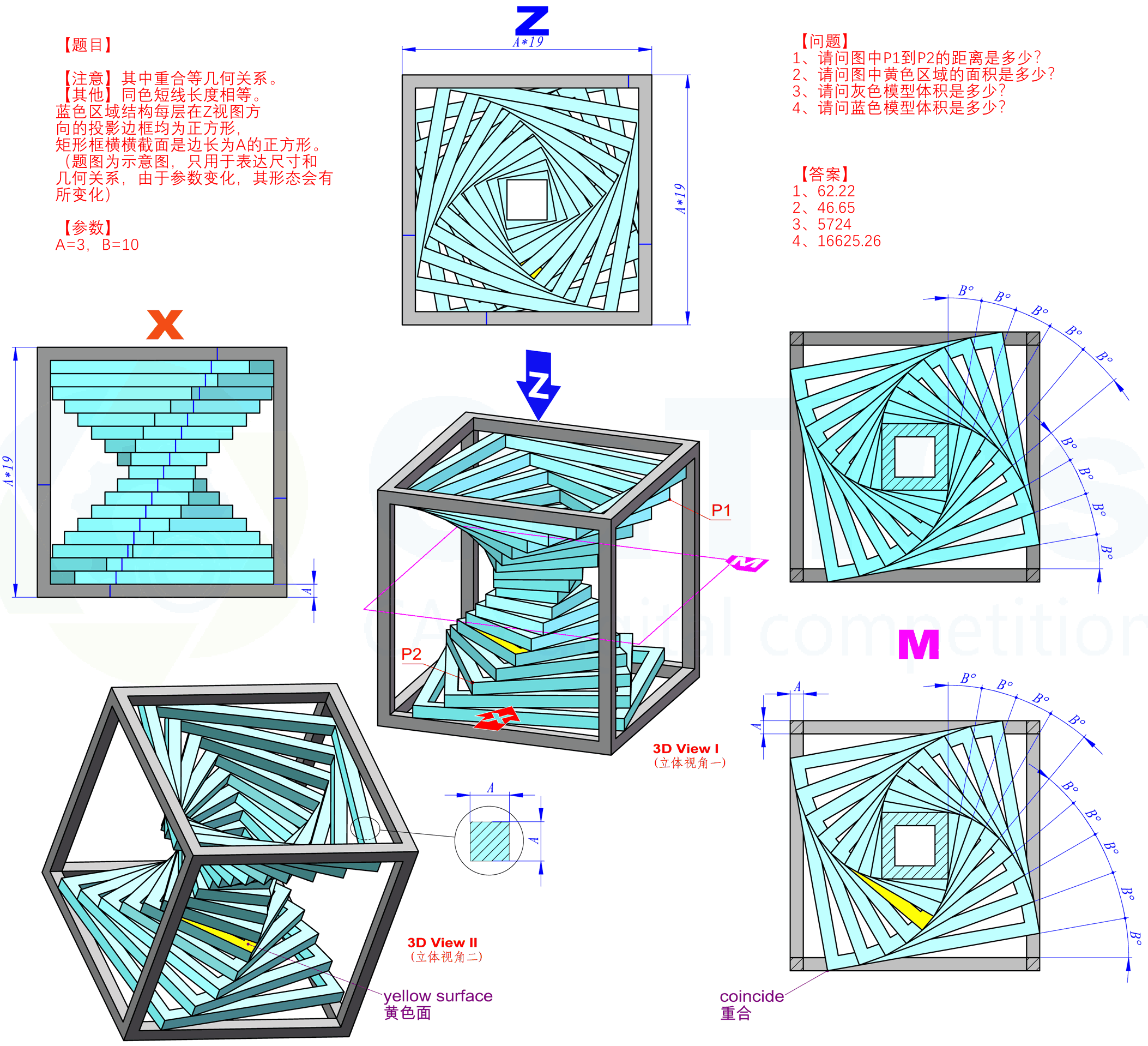

【题目】CaTICs 3D16-H02

请参照图纸构建三维模型。题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】

A=3，B=10

【标准答案】

1、62.22

2、46.65

3、5724

4、16625.26

【视频解析】

【题目】

请参照样式绘制三维模型，注意阵列的规律。

【参数】

【标准答案】

333738.35
