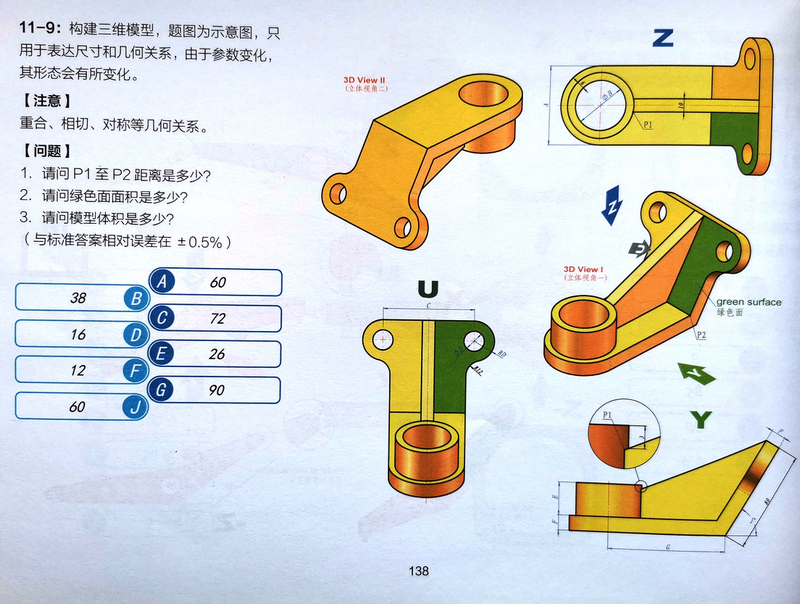

【题目】新编三维CAD习题集P138

构建三维模型，题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

重合、相切、对称等几何关系。

【问题】

1.请问P1-P2距离是多少？

2.请问绿面色面积是多少？

3.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

70.31

2219.86

183374.56

【题目】CaTICs 3D02-04

请参照下图三维模型。（螺旋线管部分不会可以暂时不要求）

【注意】

重合、相切、阵列等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

【标准答案】

270855.93

【标准答案】

198978.31

【题目】

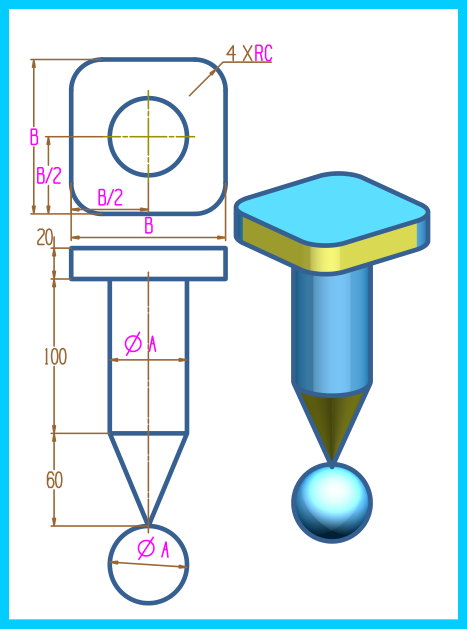

构建三维模型，题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

A=50，B=120，C=16

【注意】

用参数化建模方式，当参数变化，模型的重合、相切、对称等几何关系保持不变。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【标准答案】

584674.25

拓展五 参数化视频解析8.16'
