【题目】

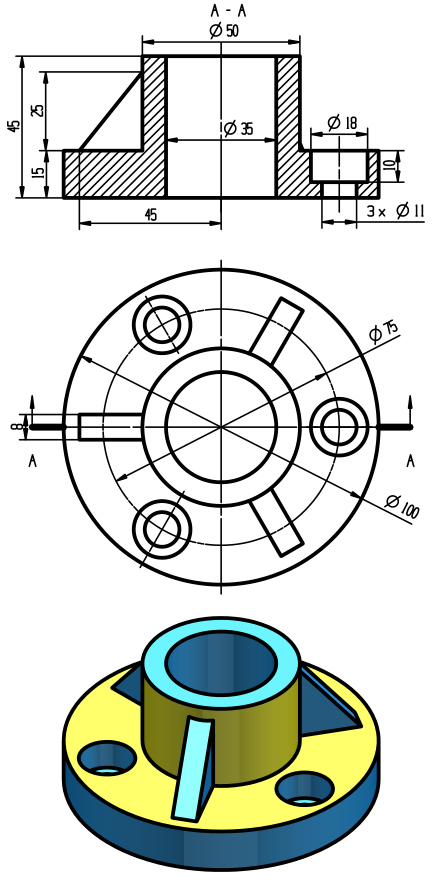

请参照法兰盘图纸绘制三维模型。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问黄色区域面面积是多少？

2.请问模型体积是多少？

（与标准答案相对误差在0.5%）

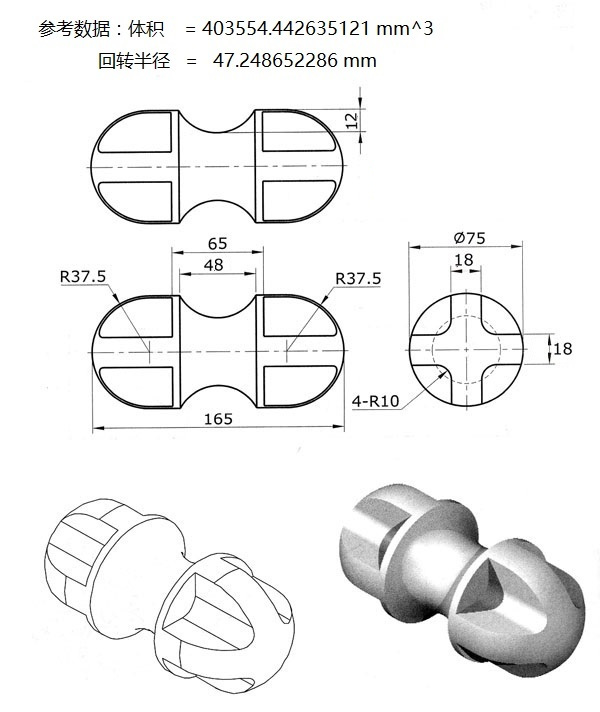

【题图】

【题目】

请参图纸绘制三维模型。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

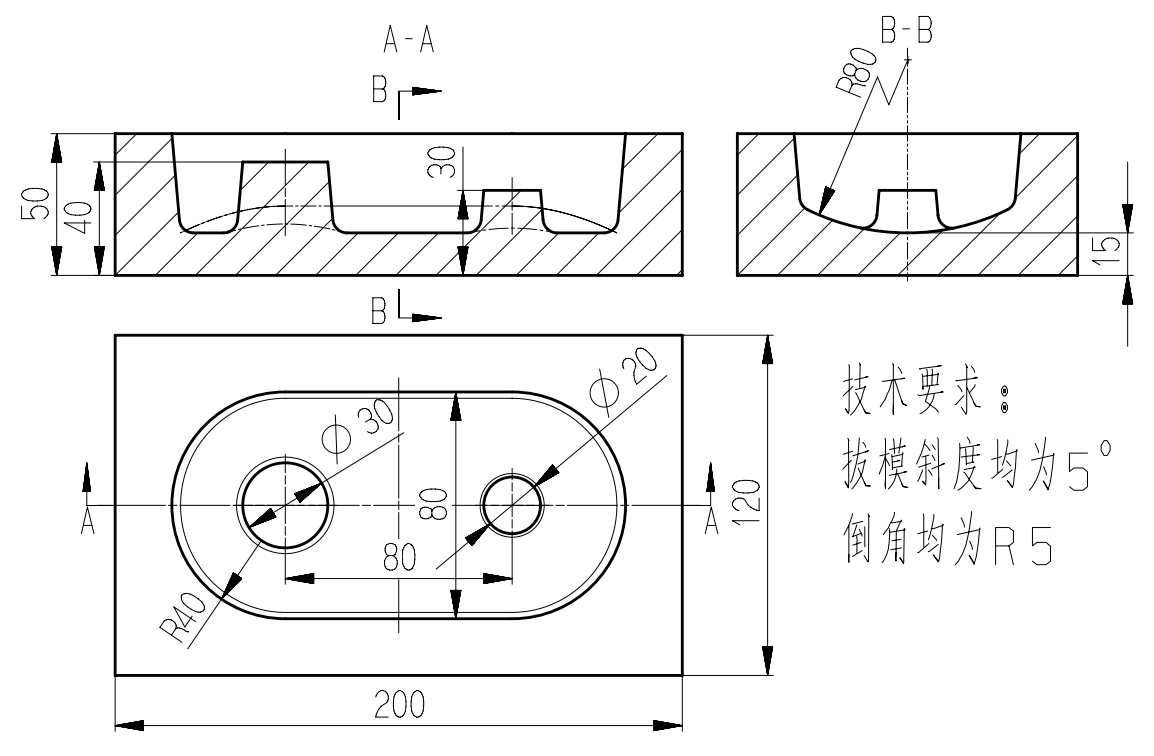

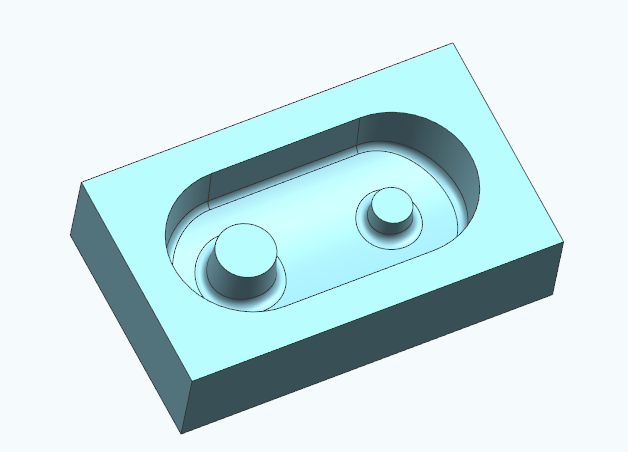

【题图】

【题目】

请参照图纸绘制三维模型。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

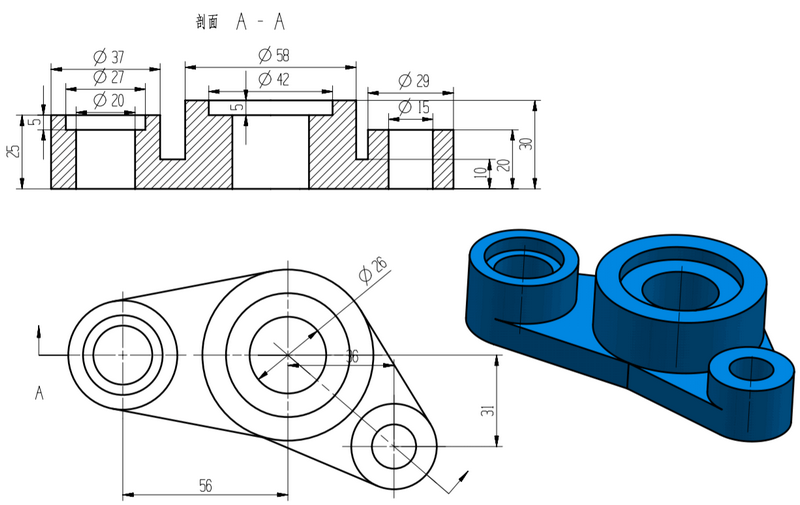

【题图】

【题目】

请参照下图三维模型。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

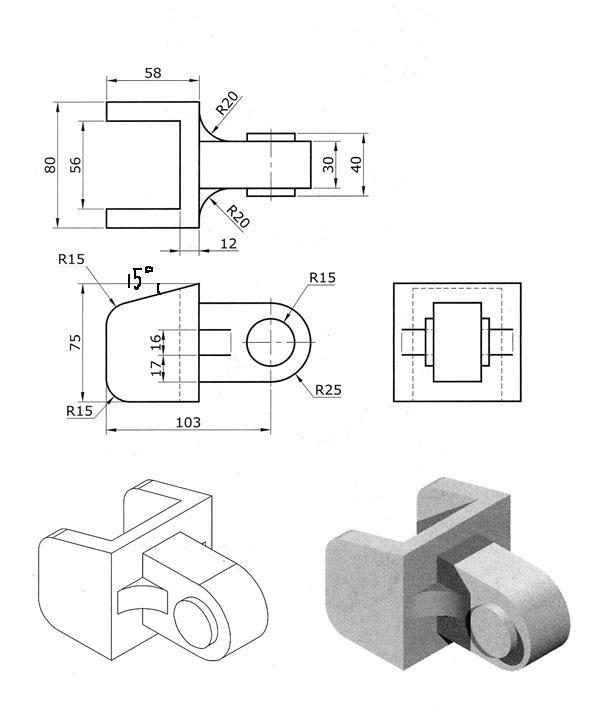

【题图】

【题目】三维CAD习题集P44

请参照下图三维模型，用草图或者草图单线条。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

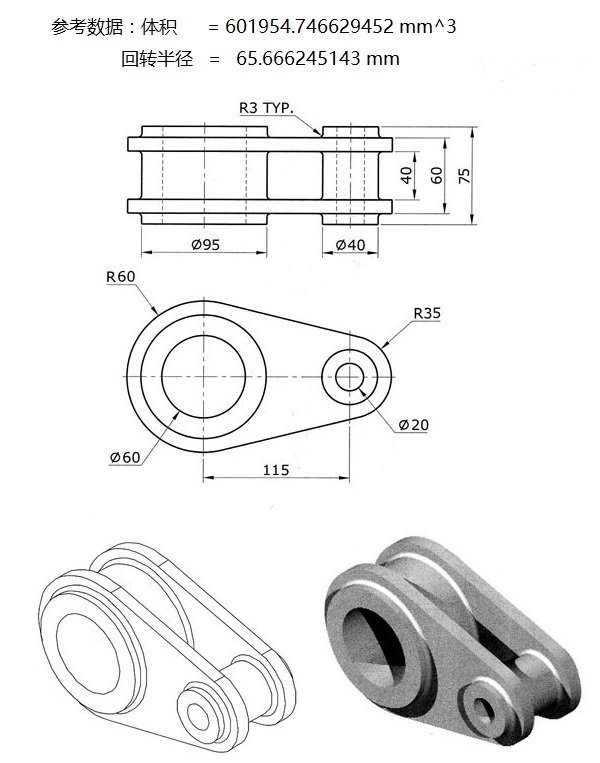

【题图】

【题目】

请参照下图三维模型。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【题目】芭蕉教育

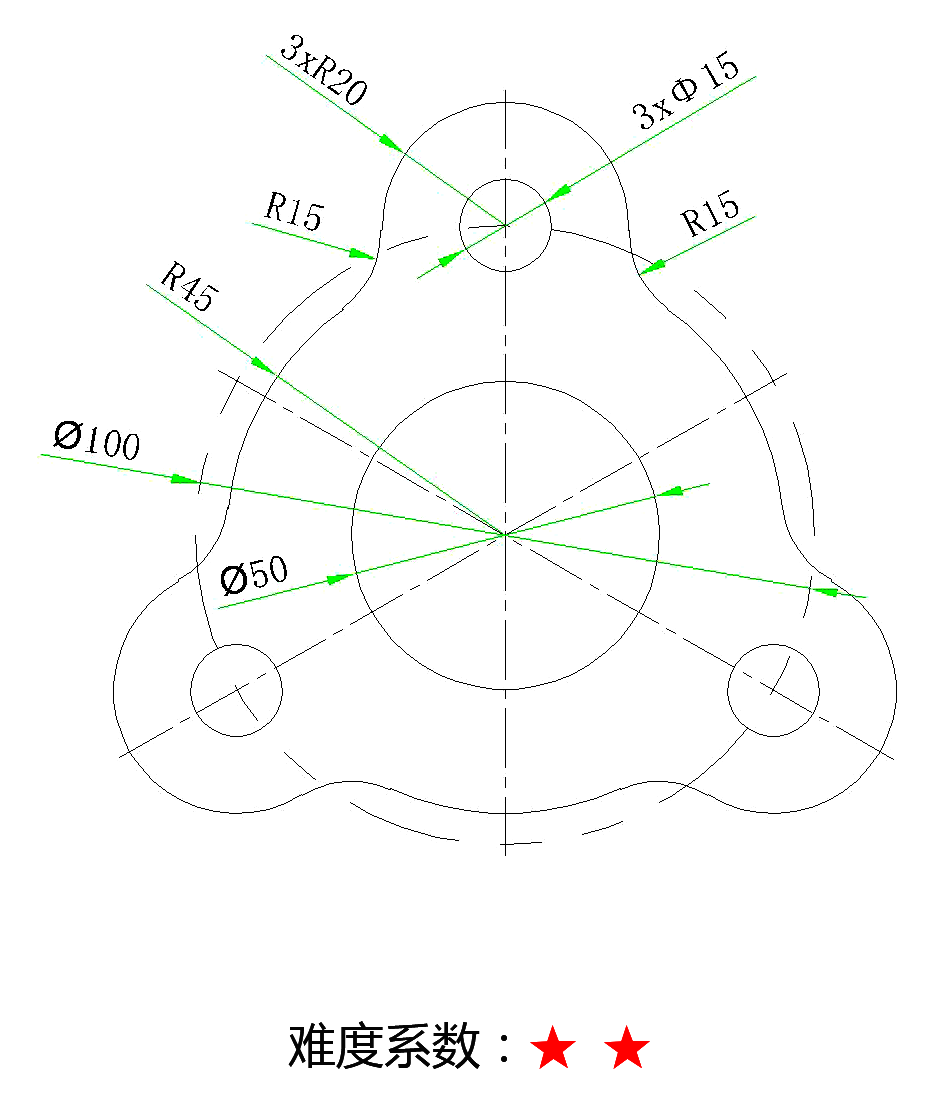

请参图纸绘制草图。

【注意】

重合、阵列几何关系。

【问题】

1.请问所有草图曲线的长度是多少？

（与标准答案相对误差在0.5%）

【题图】

【题目】芭蕉教育

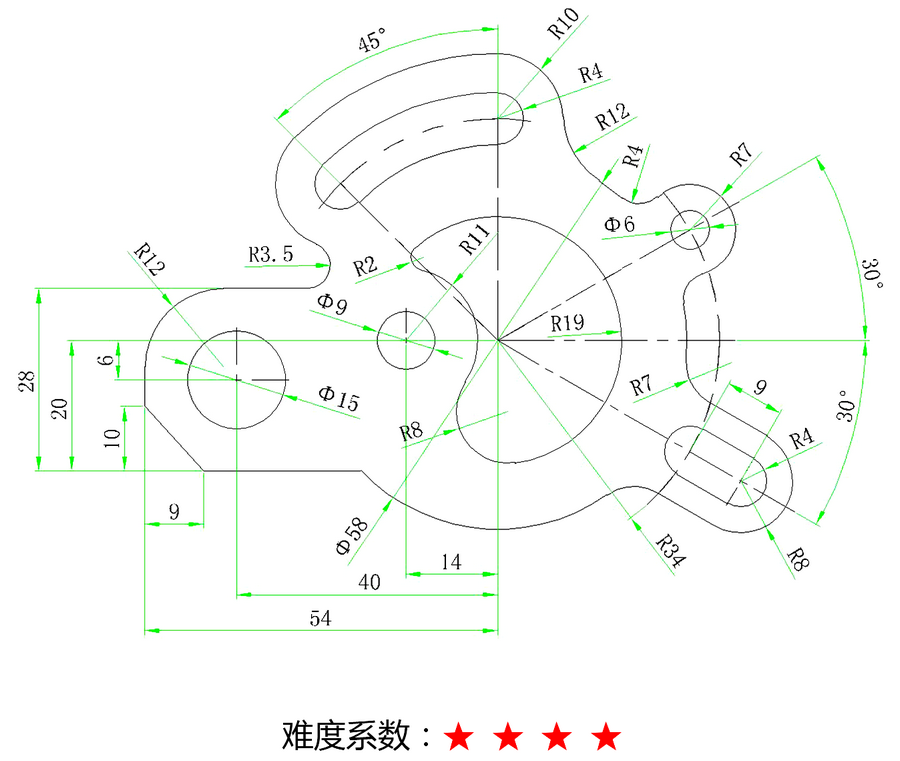

请参图纸绘制草图。

【注意】

重合、阵列几何关系。

【问题】

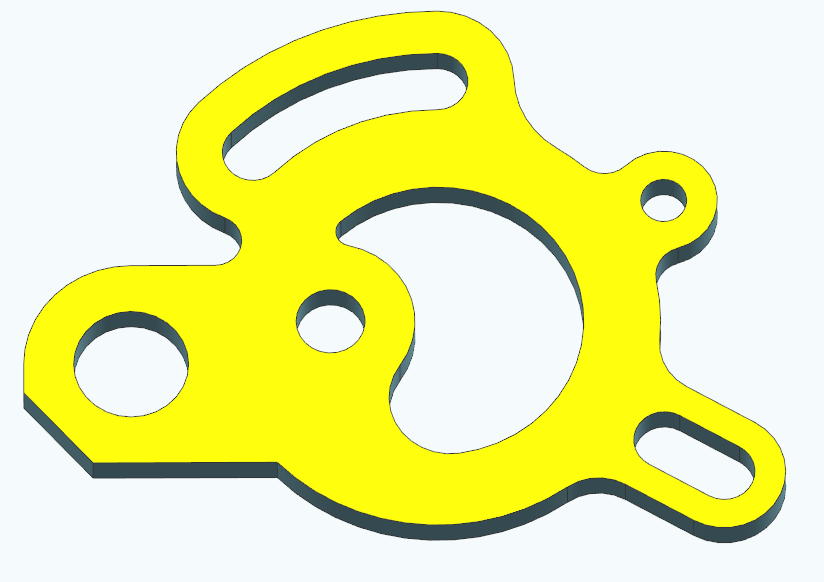

1.黄色区域面积是多少？

（与标准答案相对误差在0.2%）

【题图】

【题目】

请参图纸绘制草图。

【注意】

重合、阵列几何关系。

【问题】

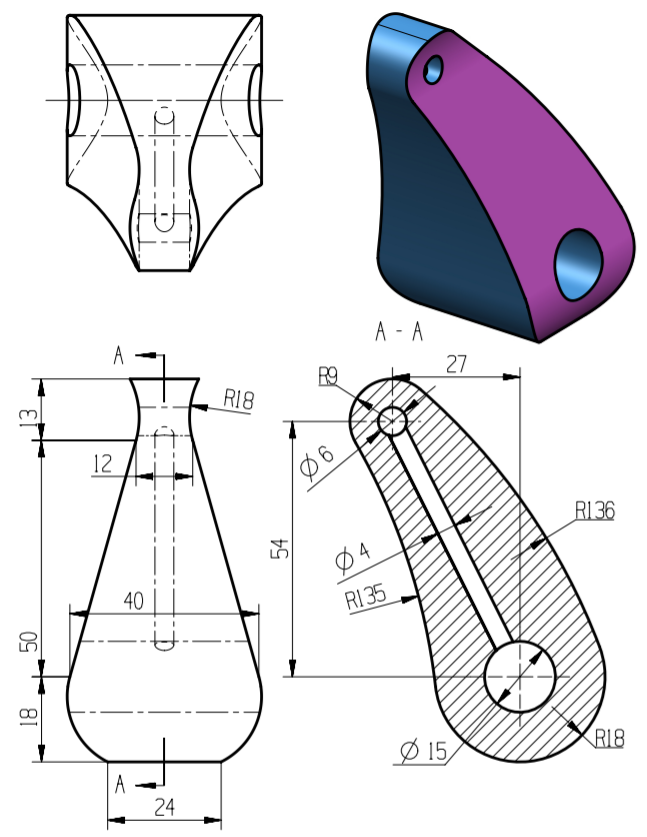

1.请问紫色面面积是多少？

2.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

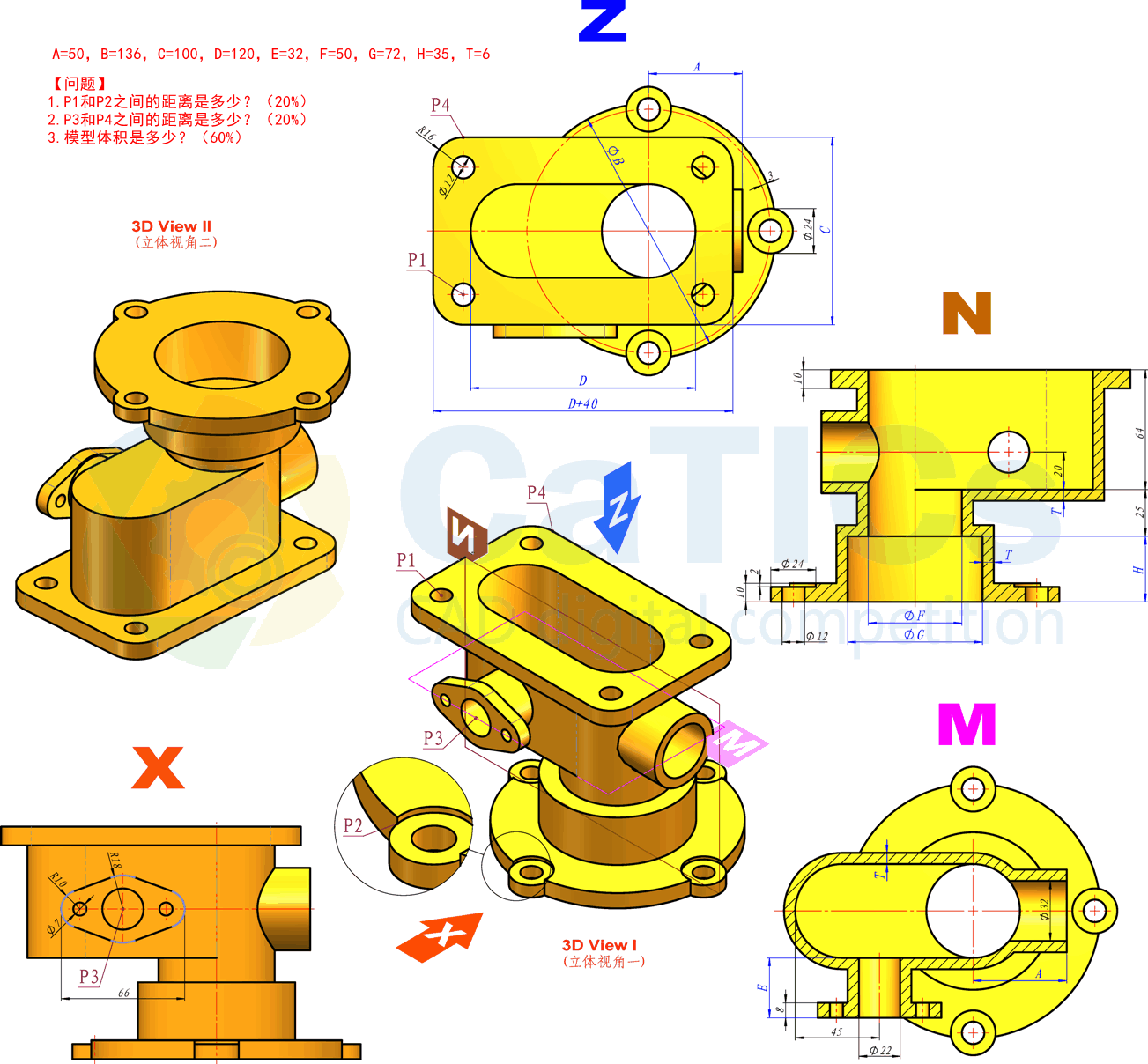

请参照图纸绘制三维模型。

【参数】

A=50，B=136，C=100，D=120，E=32，

F=50，G=72，H=35，T=6

【注意】

阵列、相切、同心。未注壁厚均为T，P4是相切点

【其他】未注壁厚均为T，P4是相切点

【问题】

1.请问P1-P2距离是多少？

2.请问P3-P4距离是多少？

3.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】

【题目】

请参照图纸绘制三维模型，主要建模思路。

【注意】

重合、对称、布尔运算等几何关系。

【问题】

1.请问模型体积是多少？

（与标准答案相对误差在0.5%）

【题图】
