下载源文件：mjXXXX_YY_03.prt(下载附件 504 KB)

按要求完成分模、模架调用与标准件加载。

1.初始化，选择材料PC+ABS，收缩率0.45%；

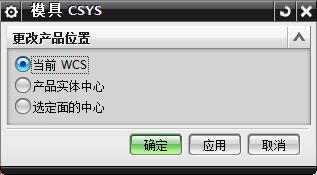

2.模具坐标系

此处注意，初始化之后来完成该步骤。可以先用  WCS下的动态调整工具，将Z轴正向旋转到定模方向，然后在模具CSYS中，将产品位置设置到当前WCS。

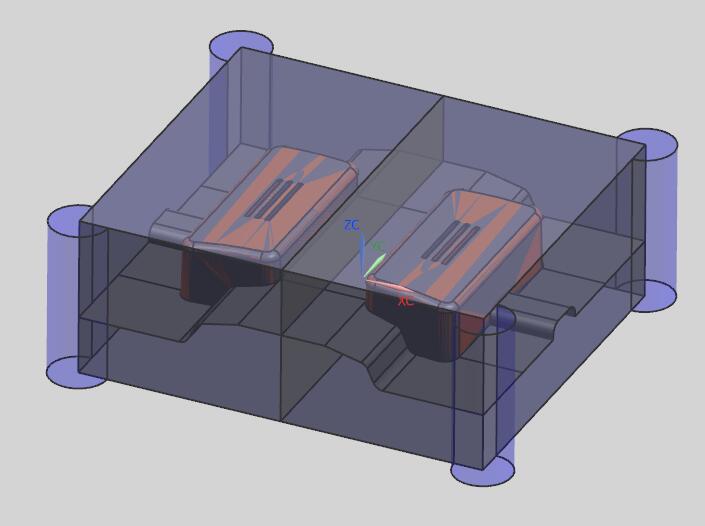

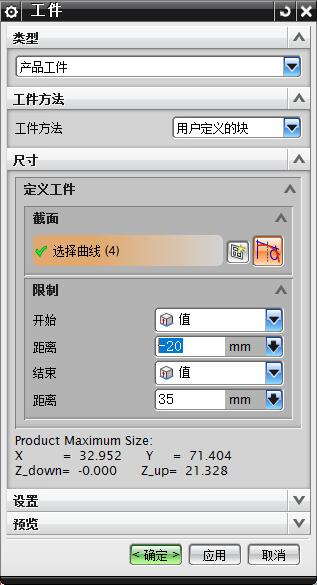

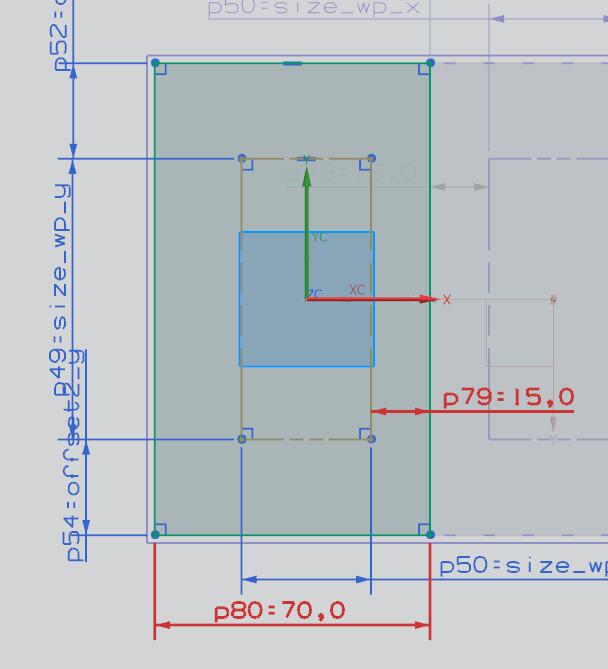

3.工件，由于一模两位，工件大小按默认单边扩张25mm，中间浇道部分15mm；

向上35，向下20.

4.分型

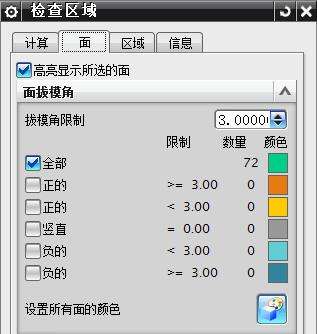

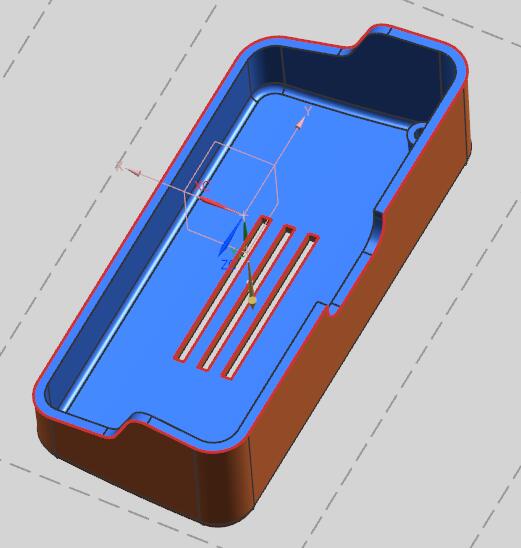

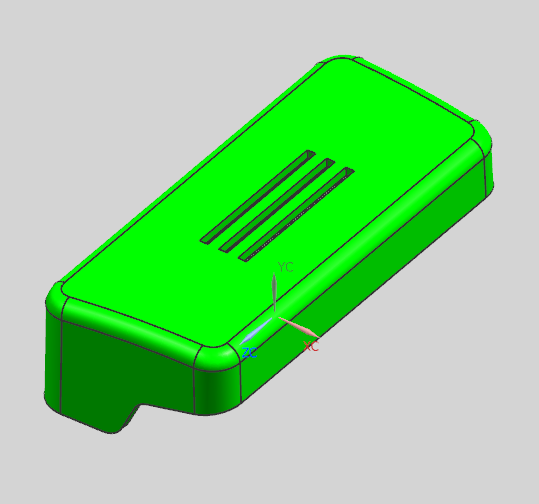

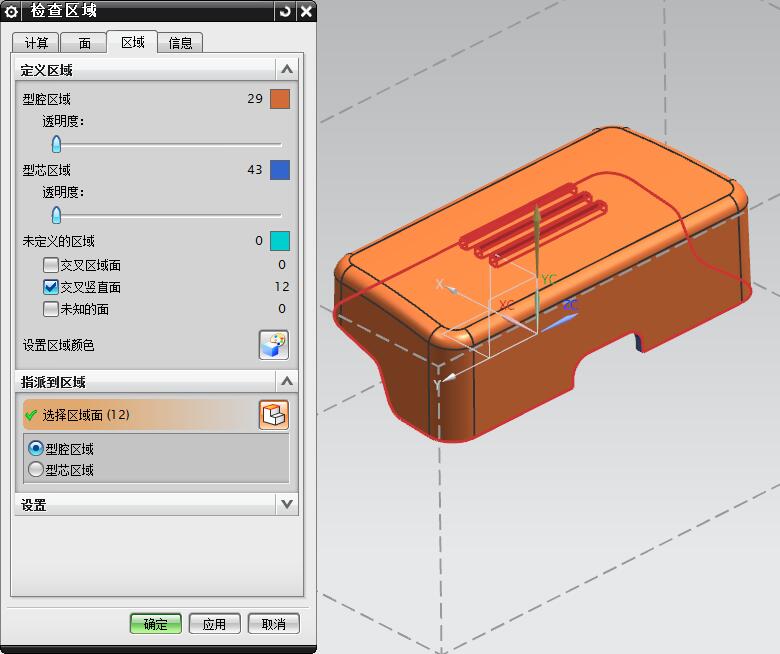

（1）检查区域

设置所有面的颜色

设置所有面的颜色

设置区域颜色

设置区域颜色后

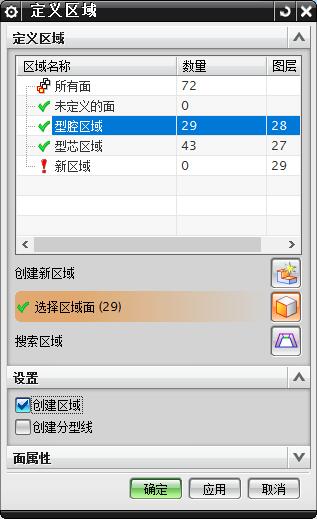

（2）定义区域

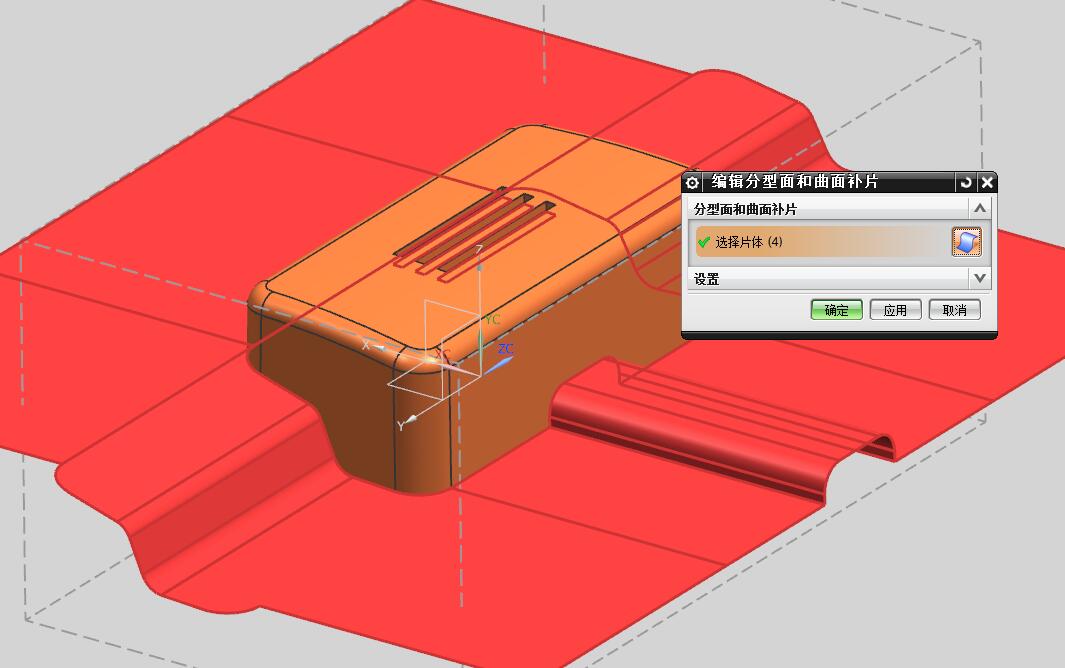

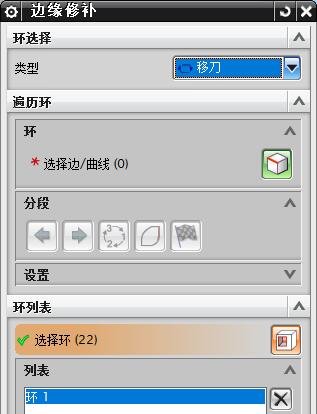

（3）曲面补片

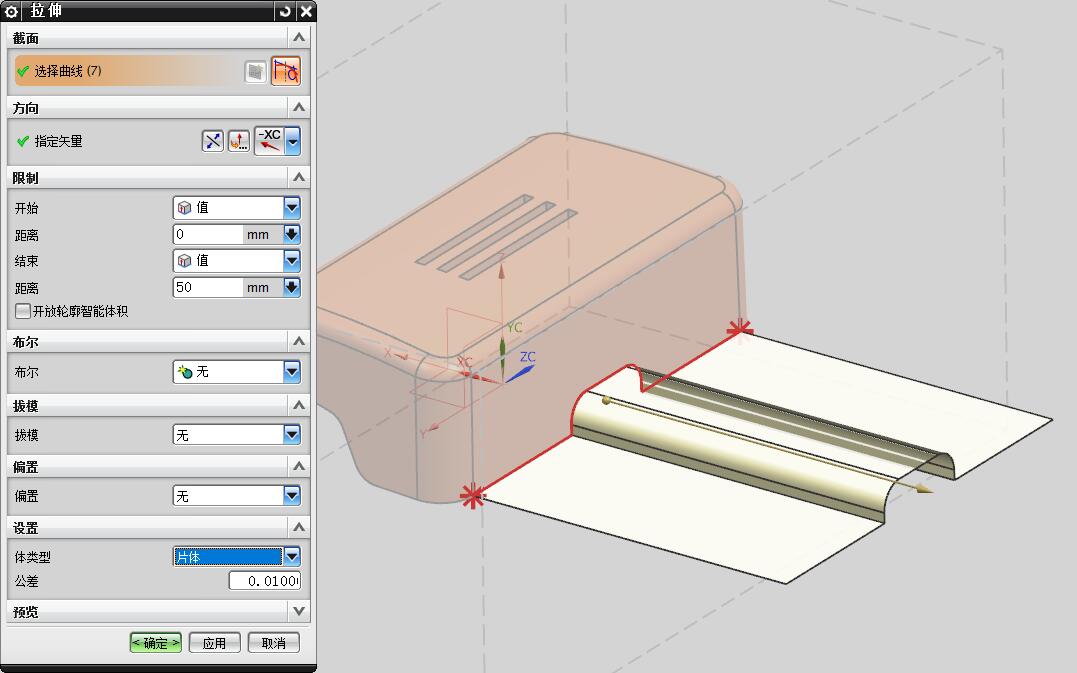

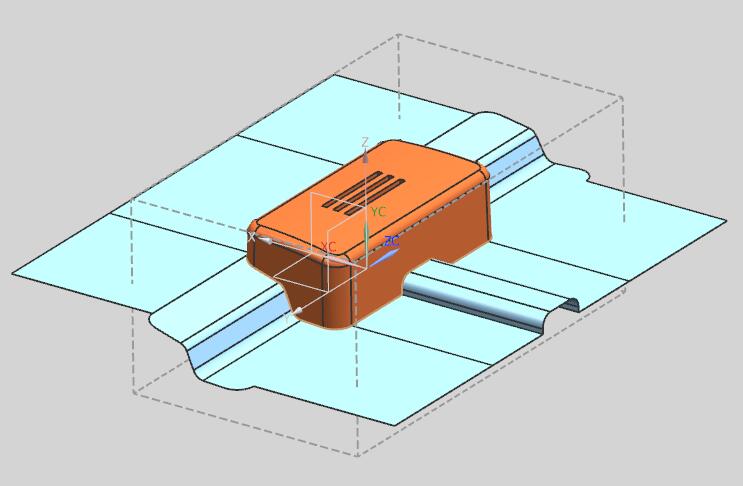

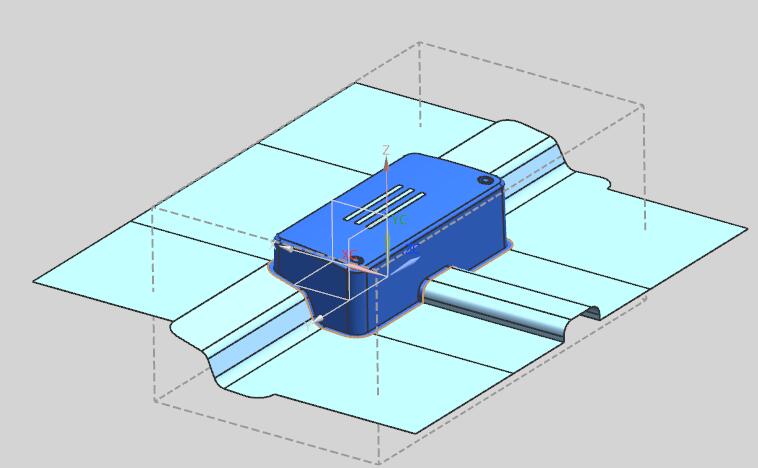

（4）拉伸分型面,4个方向，并缝合曲面

（5）添加曲面为分型面

（6）检查型腔曲面、检查型芯曲面

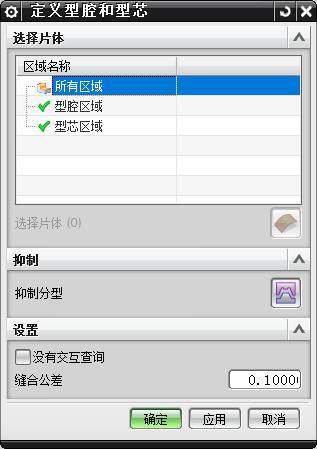

（7）定义型芯和型腔

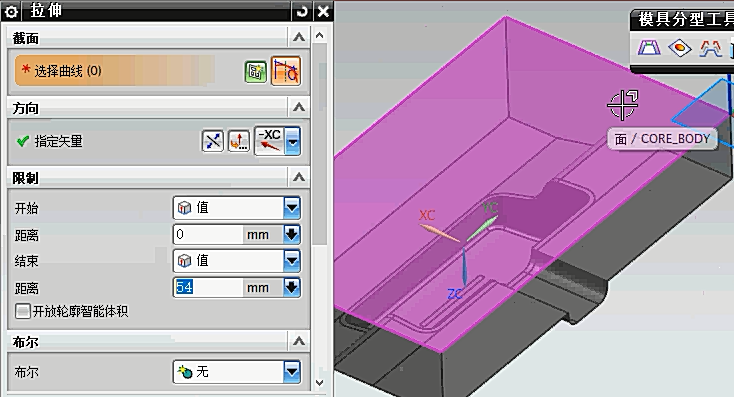

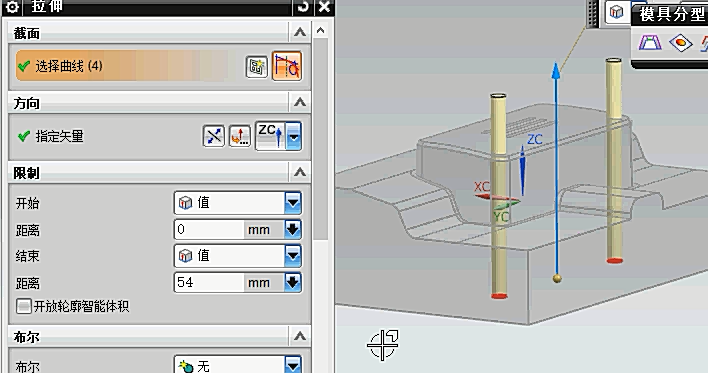

5.回到TOP后，将core【型芯】设为显示部件，以其底面为草图面进行拉伸。

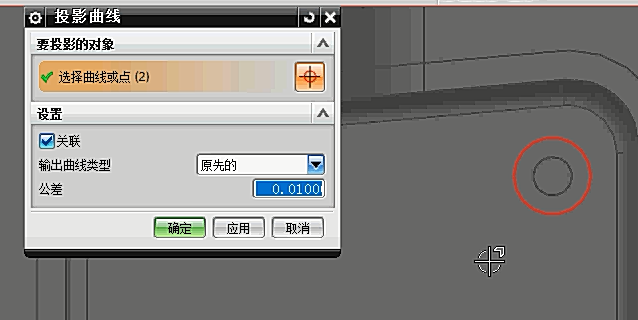

将要分割部分的曲线在草图里，利用【投影曲线】投影出来，共两个圆。

拉伸高度超过镶块高度，布尔运算选为【无】。

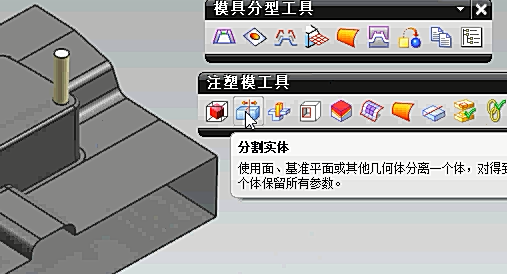

接下来，打开【注塑模工具】里的【分割实体】命令。

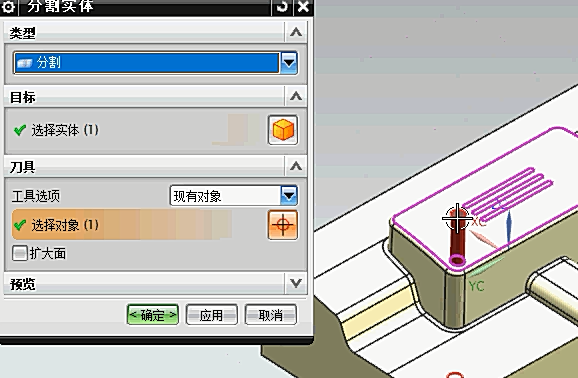

采用【分割】类型，目标实体为大的型芯镶块，刀具实体为上一步拉伸出来的圆柱体。进行两次。

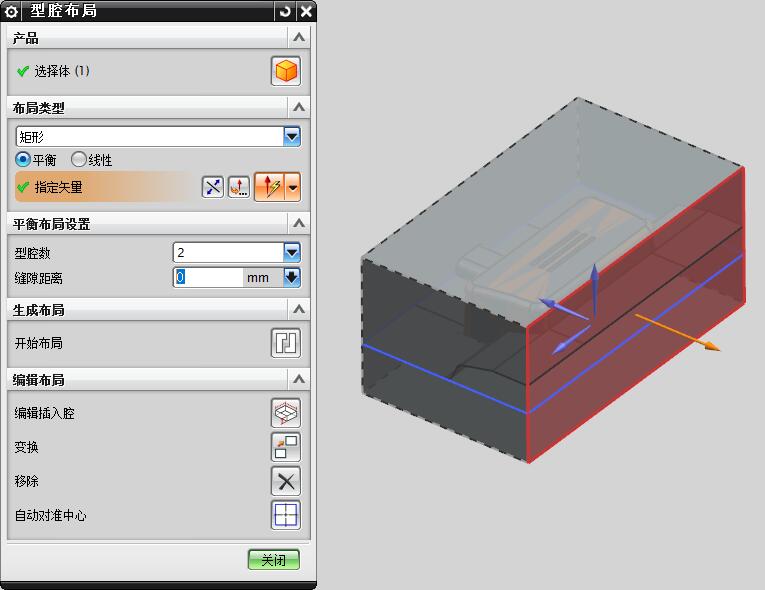

6.返回top,型腔布局，矩形，数量2，自动对准中心

编辑插入腔，TYPE1，R10；

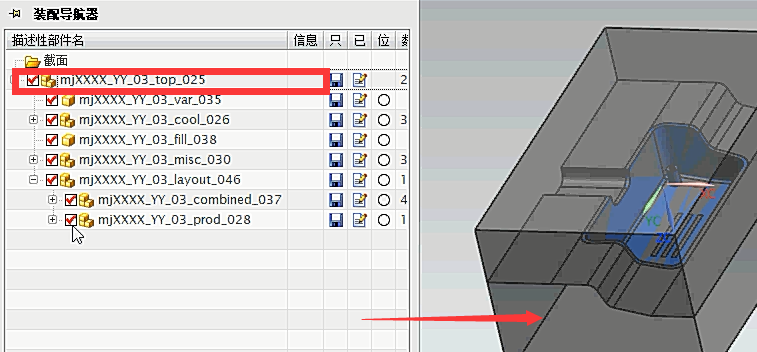

7.回TOP窗口，设为工作部件，全部保存

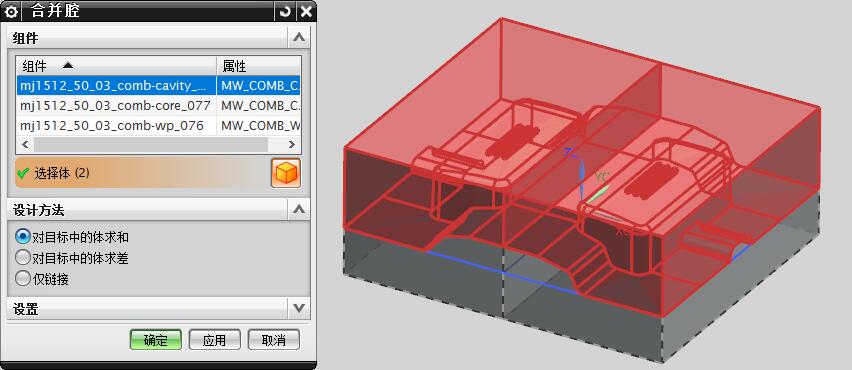

8.合并腔——comb_cavity，comb_core

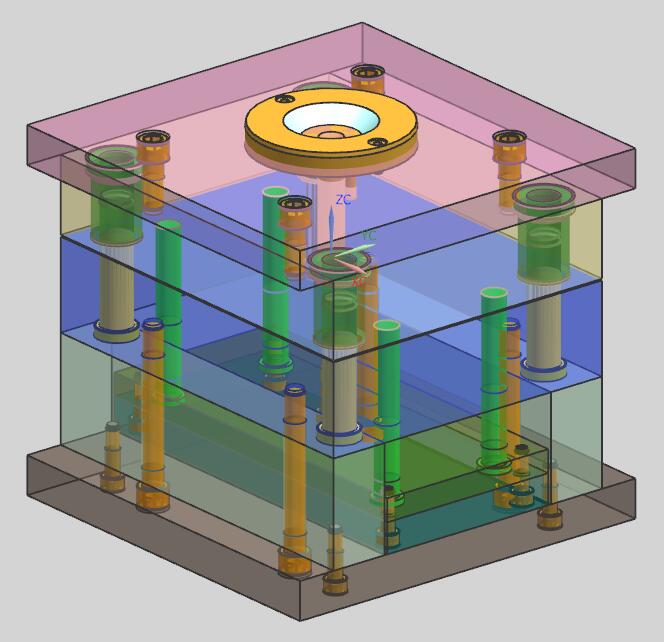

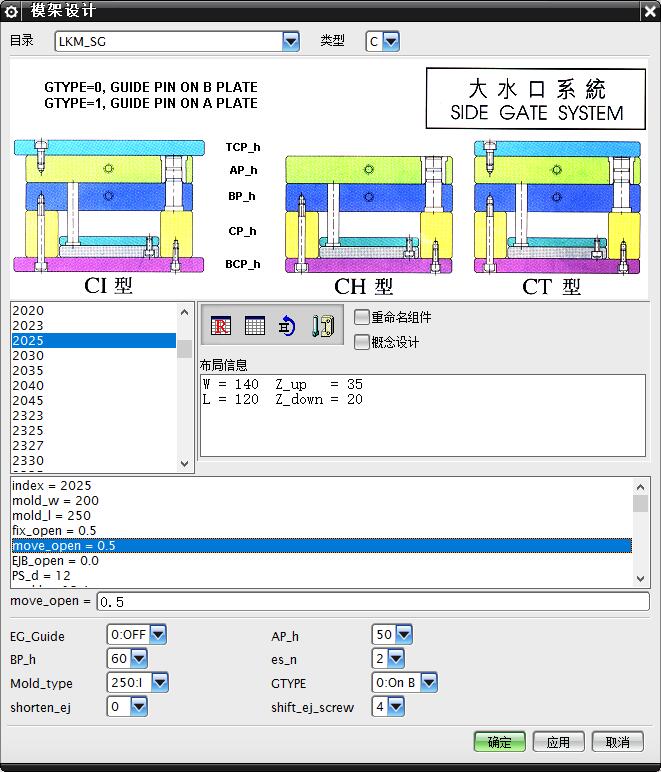

9.测量镶块大小，准备调模架。

LKM SG TYPE C  2025

EG Guide: 0:OFF   AP_h=50    BP_h=60

ETYPE 0:M    shift_ej_screw=4

es_n:2   GTYPE: 0:onB   Mold_TYPE=工字模  shorten_ej=0

fixopen=0.5   moveopen=0.5

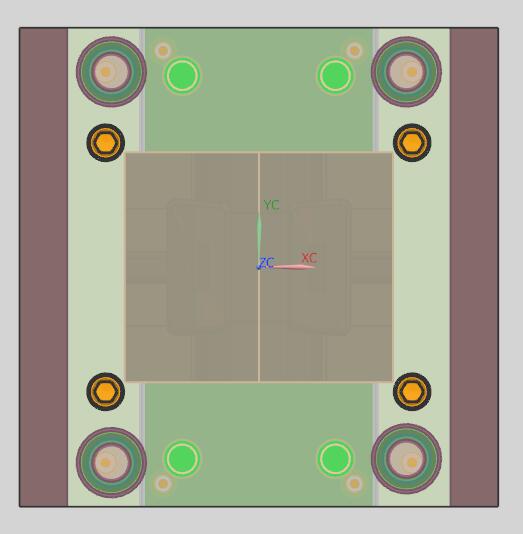

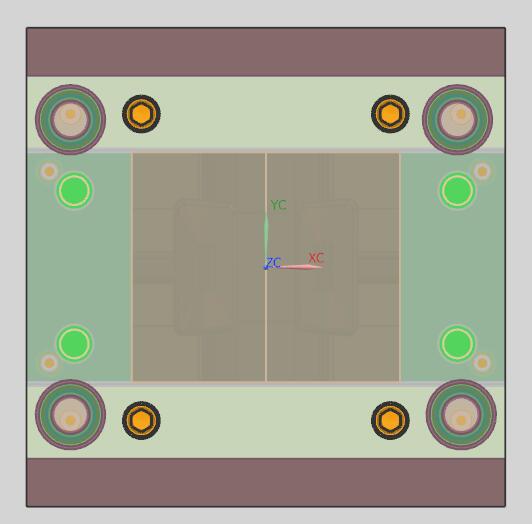

10.旋转模架90度

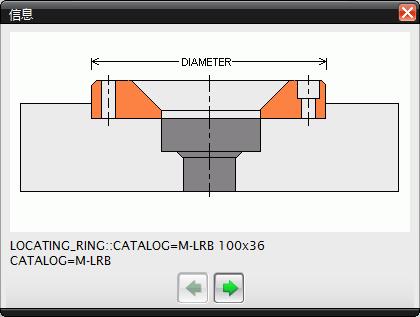

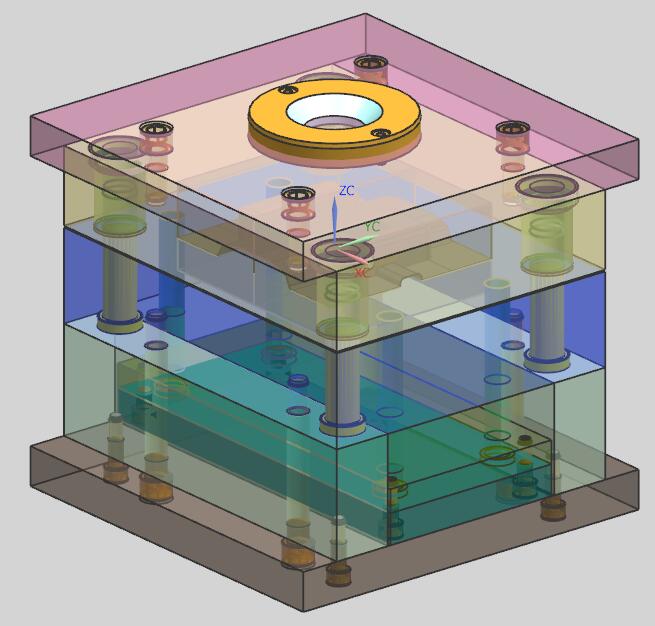

11.定位环加载

标准件   FUTABA    Locating_Ring

M_LRB  直径100，孔径36

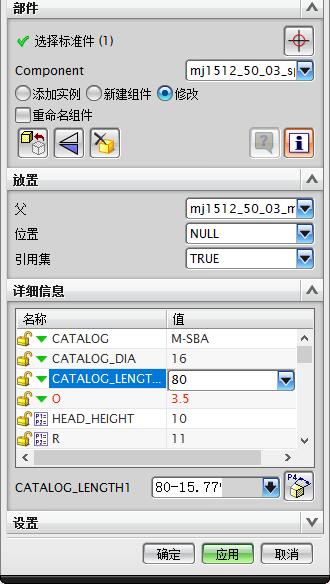

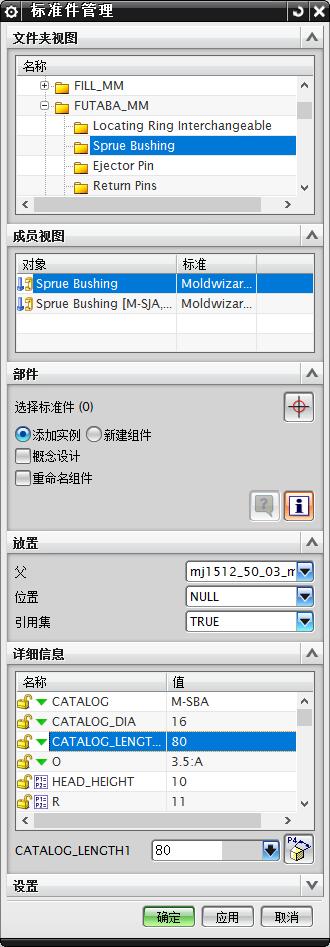

12.浇口套加载

标准件   FUTABA    Sprue bushing

catalog length=80

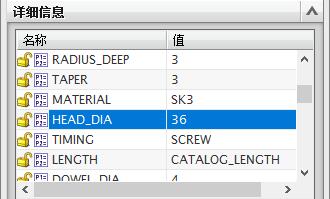

head dia=36

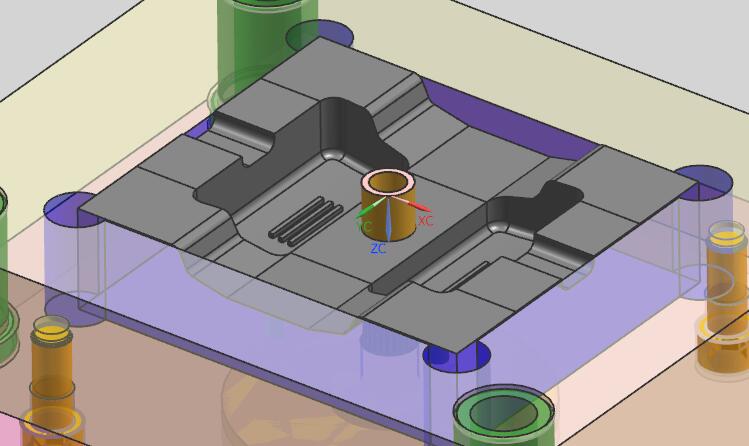

13.开腔

座板、A板，镶块

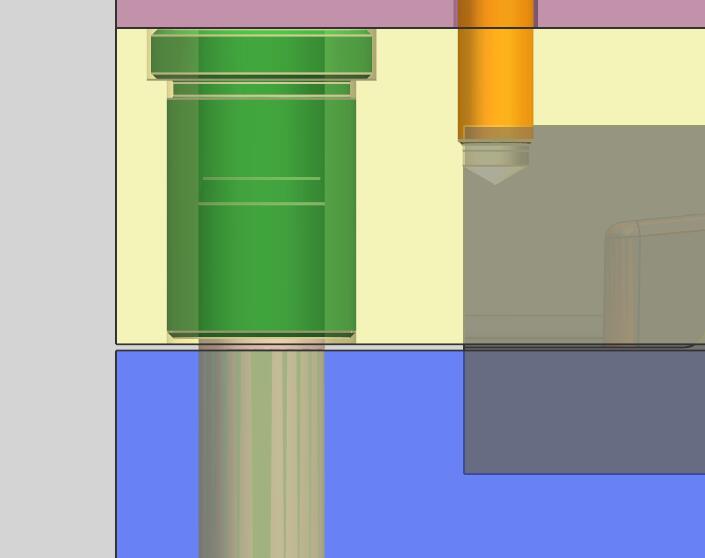

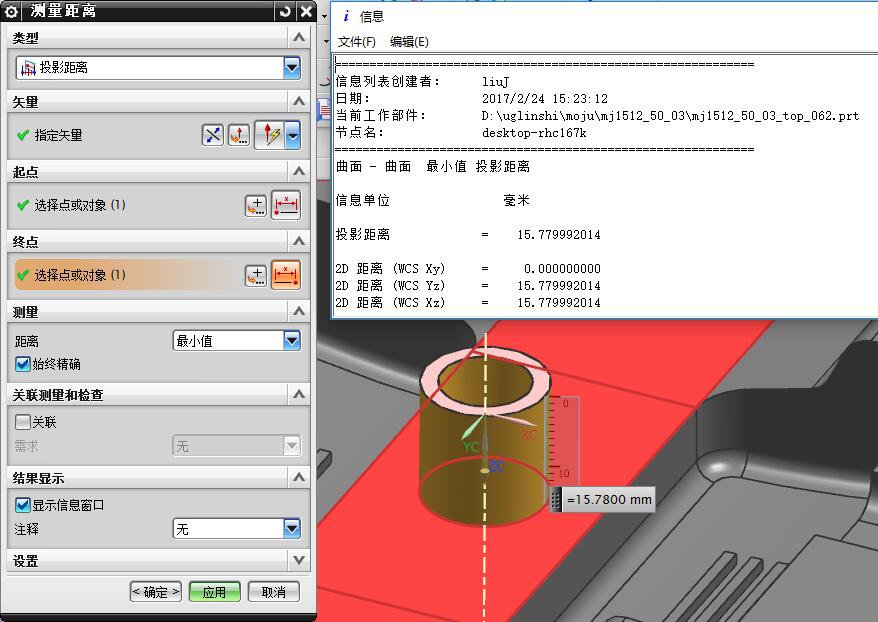

14.测量并修改浇口套超出长度
