建筑给排水监控系统

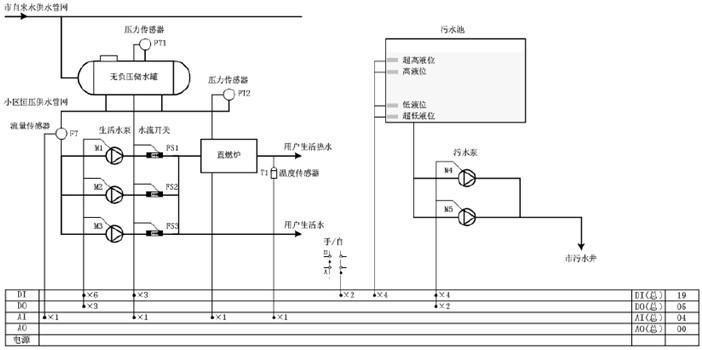

给排水系统监控功能

给排水是由生活供水(冷水、热水)和污水排放等环节组成。在供水方面主要是实施恒压供水,污水池液位的指示和报警,以及各种供水、排水泵的定时循环工作。恒压供水技术通常是由变频器、软启动器等组成的电气控制系统。在用户用水量比较少时,由变频器通过调节频率来适应供水流量。用户用水量增加后,可通过增加工频泵来满足供水流量。

生活水泵控制:

DDC完成对生活水泵的启停控制、运行状态、故障报警信号的管理。自动实现恒压控制、循环倒泵、备用替开等功能。

水流检测:

生活水泵运行, DDC接收水流开关对水流量的检测信号。

来水压力监测:

远程压力传感器实时监测市自来水管网的压力,并将模拟信号送入DDC,实现超压和低压的及时报警和控制处理。

供水压力监测:

远程压力传感器实时监测供水管网的压力,并将模拟信号送入DDC,实现供水压力的实时监测。

频率监测:

变频器输出频率的当前值,并将模拟信号送入 DDC,实现频率的实时监测。

污水泵控制:

DDC完成对污水泵的启停控制、运行状态、故障报警信号的监控。自动实现循环倒泵、备用替开等功能。

污水液位监测:

DDC接收污水液位的检测信号,完成对超低液位、低液位、高液位、超高液位的实时显示。

报警功能:

所有检测的参数故障报警,水流开关报警,超低液位报警、超高液位报警。

显示打印:

动态运行流程画面、数据查询、运行曲线、来水压力、供水压力、变频器频率。故障报表、数据报表。



                        实训模块

                         实训  给排水监控系统


一实训目的:


掌握恒压供水技术的基本原理和实施。


掌握 S7—200可编程控制器的原理和应用。


掌握 TD2100专用供水变频器的原理和应用。


二、预习要点:


认真复习 PLC的硬件、软件及编程方法。


认真阅读 TD2100变频器操作说明书,理解相关的指令。


认真复习 MCGS组态软件的编程结构和方法。


分析本实验所给出的电路图、控制工艺图。

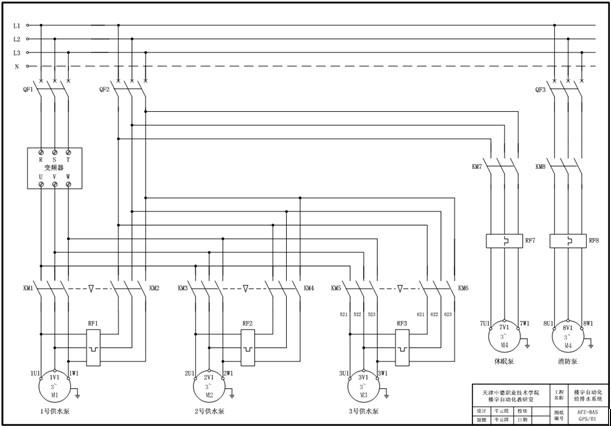

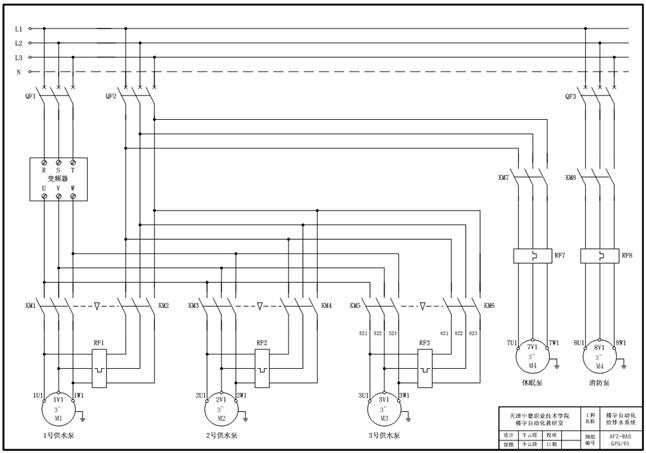

给排水自动控制系统电路图——主电路图-1。

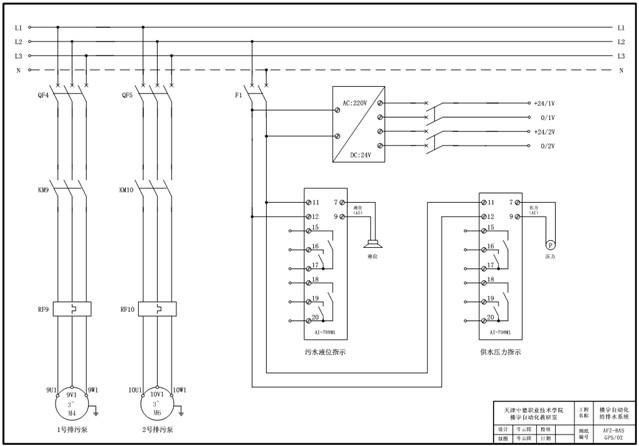

给排水自动控制系统电路图——主电路图-2。

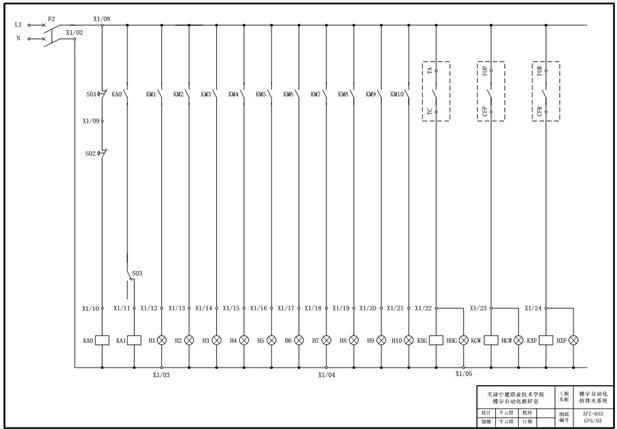

给排水自动控制系统电路图——显示与报警。

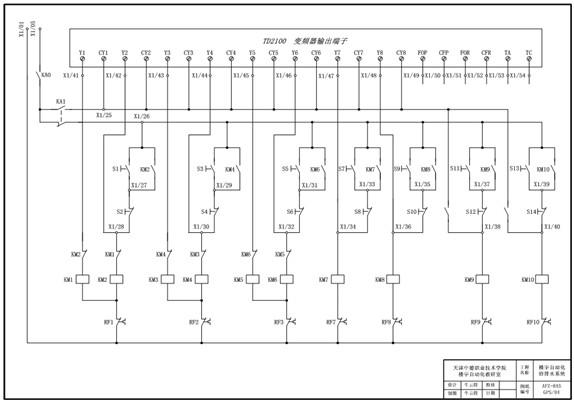

给排水自动控制系统电路图——恒压供水泵、消防泵、污水泵的控制。

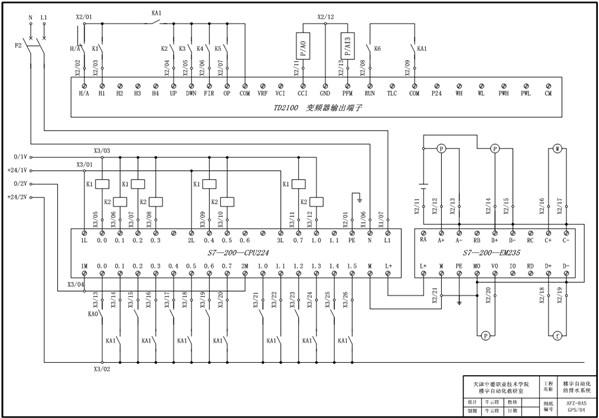

给排水自动控制系统电路图——可编程控制器、变频器控制接线图。


三、实训器材:



可编程控制器一个(S7200—224+S7200—EM235)。


给排水监控系统实训单元模型一套。


PC机一台。


MCGS组态软件一套。


编程软件 STEP7-Micro/WIN32。


PC/PPI电缆一根。


所需的元器件、连接导线及工具。


数字万用表一块。


四、实训步骤:


阅读电气图纸并对实训单元模型进行测试。


接通控制变频器的电源空气开关,变频器操作面板上显示50Hz并闪烁。


利用操作员面板向变频器内输入基本指令代码,运行变频器并记录其运行参数。


停止变频器运行,输入完成恒压供水所需的全部指令代码。


接通控制PLC的电源空气开关,PLC电源指示灯亮,检查有无故障报警。


离线编辑恒压供水和污水排放的程序,将程序传入到PLC中运行并调试。

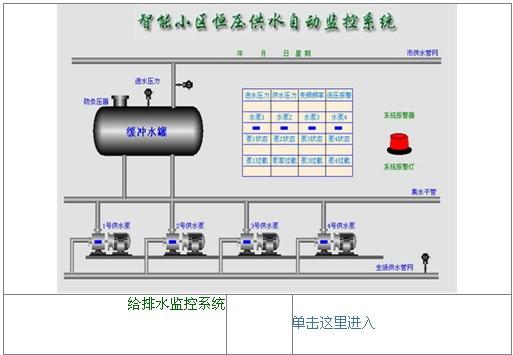

利用 MCGS 组态软件完成给排水监控系统的程序编辑和画面组态。


定义设备通信,运行监控程序,将监控系统调试到最佳状态。


五、实训单元的控制工艺:


阐述恒压供水系统的工作原理和控制手段。


阐述污水排放处理的工作原理和控制手段。


阐述变频器与PLC结合的主要优势。


六、编程的主要方法和手段:


写出加泵和减泵的控制程序。


写出变频器的参数设定值。


写出MCGS的控制策略和脚本。


写出上位计算机与PLC通信参数的设定。


七、实验报告书:


认真填写实训各栏目中的内容。


总结对电气图纸的理解和认识。


总结对变频器运行和调试的理解。


总结PLC编程的应用手段和技巧。


总结MCGS监控画面动画的制作过程。


进行评比并将评比的结果写在实训报告书中。


八、回答问题:


供水管网与电机频率的关系是什么?如何实现加减泵?


变频器通电前应注意哪些事项?编写指令参数应注意什么?。


如何实现污水液面的仿真、循环倒泵、故障替开泵等技术?


何为变频器的一拖X技术,它有哪些优点和不足?。


附录:实训注意事项


进行电气安装操作时,必须关断电源,以防人身事故的发生。


实验设备通电前必须经指导老师全面检查方可进行,以免造成设备的损坏。


编写的程序必须经指导老师认可后才可进入运行调试,不得擅自行动。


不得带电插拔 PC/PPI通信电缆,以免损坏PC和PLC的通信接口。


实验完成后,对所有的器件应恢复到初始状态,并交指导教师查收。


实验结束后,要做好实验室的环境卫生,关断实验室的电源
