智能楼宇系统集成基本概念

什么是系统集成技术

智能建筑中的各个系统可以按照各自的规律自行开发出来,它们自成体系。但是这些各自分离的系统并不能构成真正的智能建筑,只有各个系统互通信息、相互协调地工作,才能形成统一的整体,达到最优组合,满足用户对功能的要求。

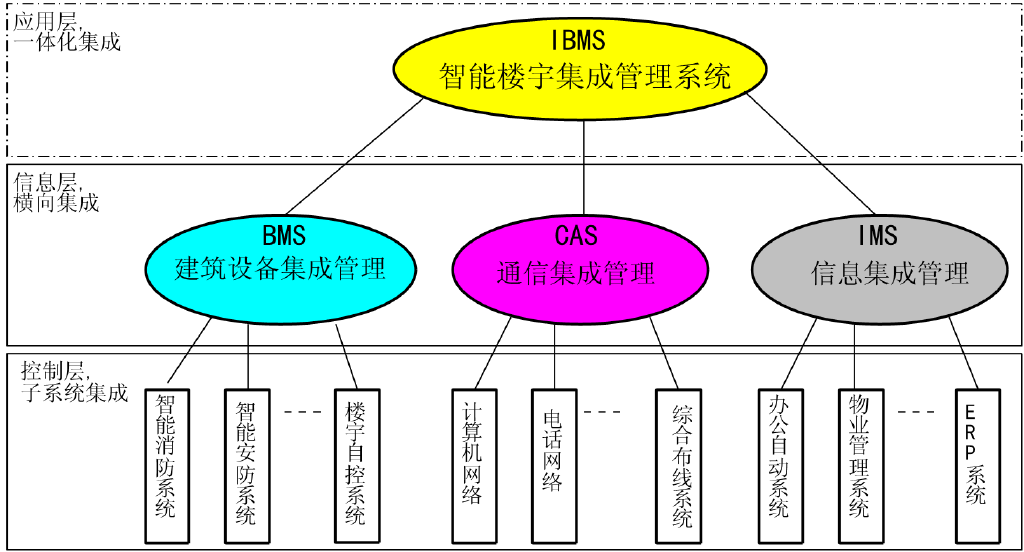

系统集成技术就是要在以上的各个子系统中,搭建起横向的桥梁,在各个子系统中完成功能上、技术上、过程上、管理上的集成,使得各个子系统的各种软硬件平台、网络平台、数据库平台等按照业主的要求组织成为一个满足业主功能需要的完整的智能楼宇系统。

建筑智能化程度的高低,取决于三大基本要素有机结合、相互渗透的程度,也就是系统综合集成的程度。因此,系统集成才是实现建筑智能化并使巨额投资获得收益的关键。

智能楼宇系统集成的必要性

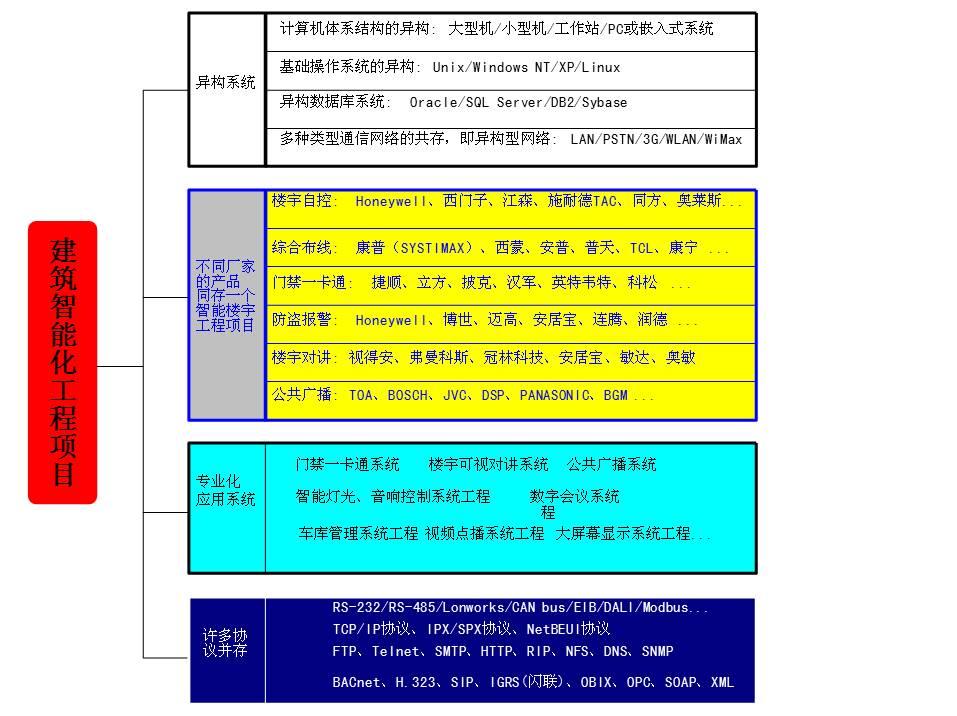

系统集成就是解决各应用子系统的信息互通共享和互操作。说它是关键问题,是因为只在建筑智能化工程中才会面对这一复杂问题。不搞集成的系统不是智能化的系统,因为若干功能将无法实现。

系统集成是实现建筑的“智能化功能”的唯一技术手段:

(1)  系统集成技术能实现许多的联动功能。

(2)  系统集成技术能实现许多的测控管一体化的功能。

(3)  系统集成技术能实现集中管理的功能,提高了效率。

(4)  系统集成技术能够在软件层面上进行功能开发,不但可能新增功能,也可以“硬件软化”,优化系统方案,减少投资成本。

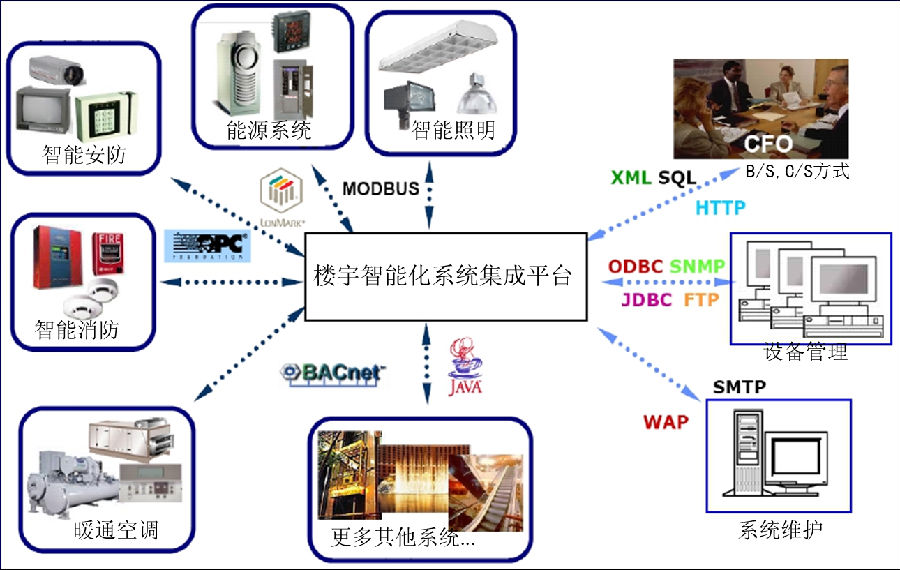

智能楼宇系统集成环境和平台
