楼宇智能化技术

目录

  • 1 智能建筑中的“3A”技术
    • 1.1 楼宇自动化系统(BAS)
      • 1.1.1 BAS的对象环境
      • 1.1.2 BAS的功能描述
      • 1.1.3 BAS的技术基础
      • 1.1.4 智能化楼宇的BAS系统设计
    • 1.2 通信自动化系统(CAS)
      • 1.2.1 通信自动化系统(CAS)的组成
        • 1.2.1.1 语音通信
        • 1.2.1.2 卫星通信
        • 1.2.1.3 图文通信
        • 1.2.1.4 数据通信
      • 1.2.2 智能建筑与综合业务数字网
      • 1.2.3 国际互联网(1NTERNET)
    • 1.3 办公自动化系统(OAS)
      • 1.3.1 办公自动化的形成和发展
      • 1.3.2 办公自动化的概念和任务
      • 1.3.3 办公自动化的主要技术和主要设备
      • 1.3.4 办公自动化系统的设计与实施
  • 2 智能楼字设备自动化系统
    • 2.1 空调监控系统
    • 2.2 制冷站系统监控系统
    • 2.3 供热站系统监控系统
    • 2.4 建筑给排水监控系统
    • 2.5 送排风系统监控系统
    • 2.6 供配电监控系统
    • 2.7 照明监控系统
    • 2.8 电梯监控系统
  • 3 传感器与驱动装置
    • 3.1 传感器的基本概述
    • 3.2 开关量传感器的主要工作原理
    • 3.3 模拟量传感器的主要工作原理
    • 3.4 楼宇自动化中应用的传感器
    • 3.5 阀门与电动执行器
  • 4 直接式数字控制装置
    • 4.1 直接式数字控制器的概述
    • 4.2 江森控制器的系统组成
    • 4.3 DX-9100系统配置和参数
    • 4.4 DX-9100的安装与接线
    • 4.5 GX-9100编程软件界面
    • 4.6 GX-9100编程模块的组态
    • 4.7 GX-9100变量的连接
    • 4.8 （实验）新风机组监控程序
  • 5 组态控制技术
    • 5.1 MCGS组态软件的基本概述
    • 5.2 MCGS组态软件的组态过程
    • 5.3 MCGS组态软件的工作平台与主控窗口
    • 5.4 MCGS组态软件的实时数据库
    • 5.5 MCGS组态软件的用户窗口
    • 5.6 MCGS组态软件的运行策略
    • 5.7 MCGS组态软件的用户脚本程序
    • 5.8 MCGS组态软件的设备窗口
    • 5.9 MCGS组态软件的动画连接
    • 5.10 MCGS组态软件的数据与曲线
    • 5.11 MCGS组态软件的安全机制
    • 5.12 （实验）污水排放处理程序
  • 6 消防及联动控制技术
    • 6.1 智能楼宇消防系统概述
    • 6.2 火灾探测器
    • 6.3 火灾报警控制器及火灾报警系统
    • 6.4 自动灭火系统
    • 6.5 智能楼宇的消防联动控制
      • 6.5.1 消防联动控制器
      • 6.5.2 消防联动模块
  • 7 安全防范系统
    • 7.1 闭路电视监控系统
    • 7.2 防盗报警系统
    • 7.3 出入口控制系统
  • 8 智能化楼宇的综合布线
    • 8.1 综合布线系统概述
    • 8.2 综合布线系统工程设计要求
    • 8.3 综合布线系统工程各子系统设计
    • 8.4 综合布线系统工程设计步骤
    • 8.5 （实训）结构化综合布线系统
  • 9 智能楼宇系统集成技术
    • 9.1 智能楼宇系统集成基本概念
    • 9.2 智能楼宇集成管理系统
    • 9.3 基于IC卡的应用系统集成技术
    • 9.4 智能化居住区系统集成方案
智能楼宇集成管理系统

对智能楼宇集成管理系统(IBMS)有两种理 解：其一是智能楼宇管理（Intelligent Building Management System）；其二是建筑集成管理系统(Integrated Building Management System)。

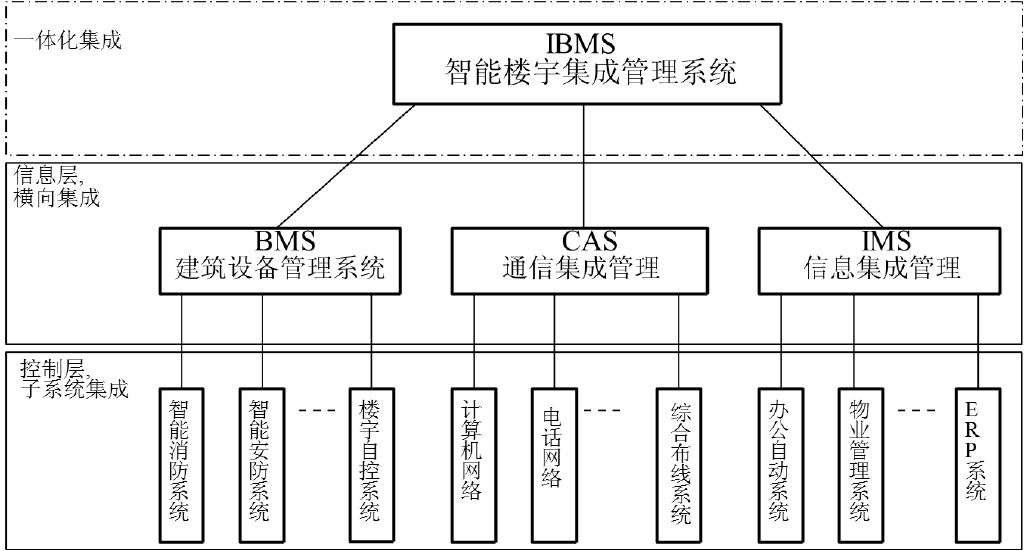

IBMS的结构和功能

IBMS是一个分层的集成系统。

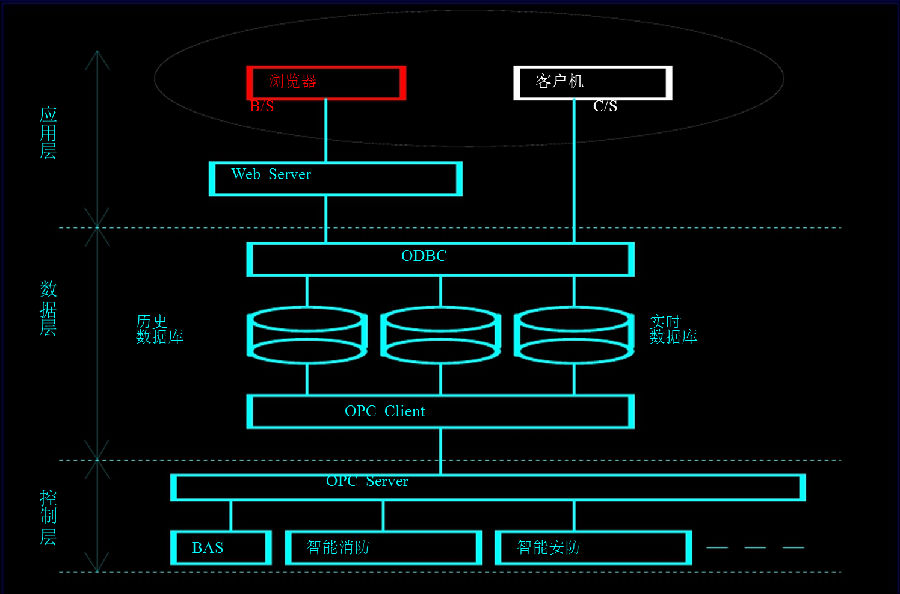

基于OPC和ODBC的集成技术模型

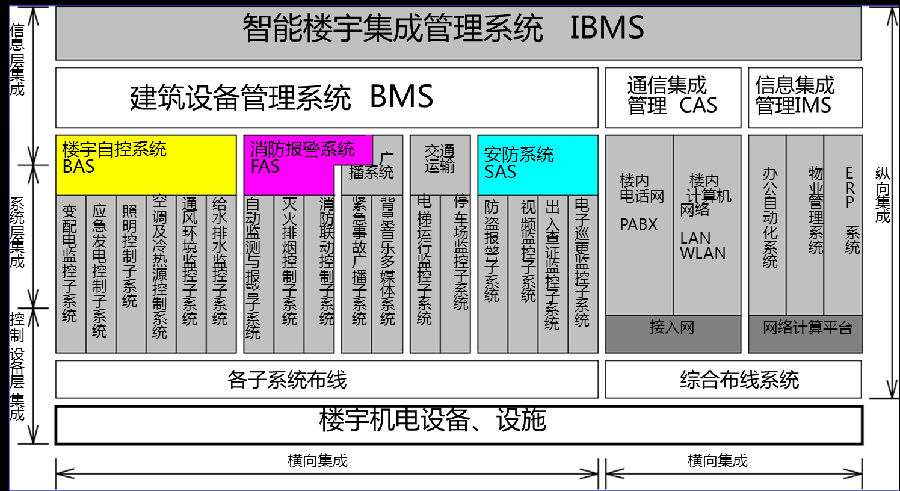

IBMS工程技术层面系统结构

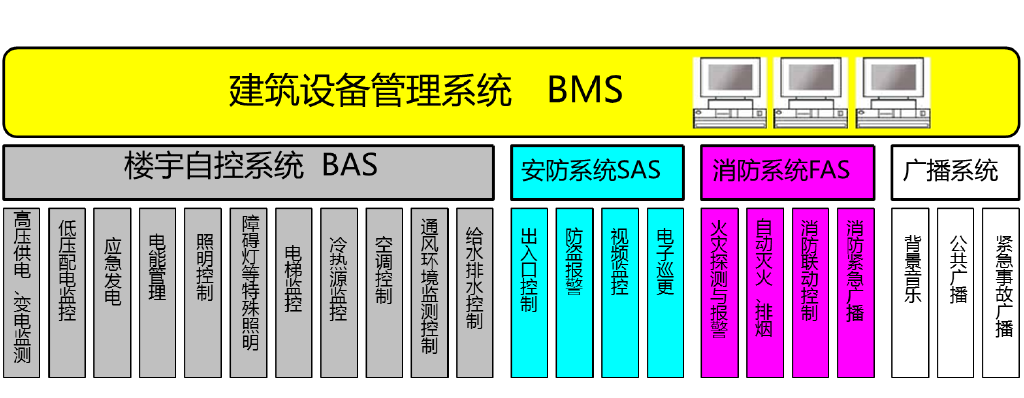

建筑设备管理系统BMS集成构架

BMS（Building Management System）对建筑设备监控系统和公共安全系统等实施综合管理的系统，也被称为弱电系统集成。BMS主要包括下列子系统:建筑设备监控系统、火灾自动报警系统、安全防范系统、车库管理系统、公共广播系统等。

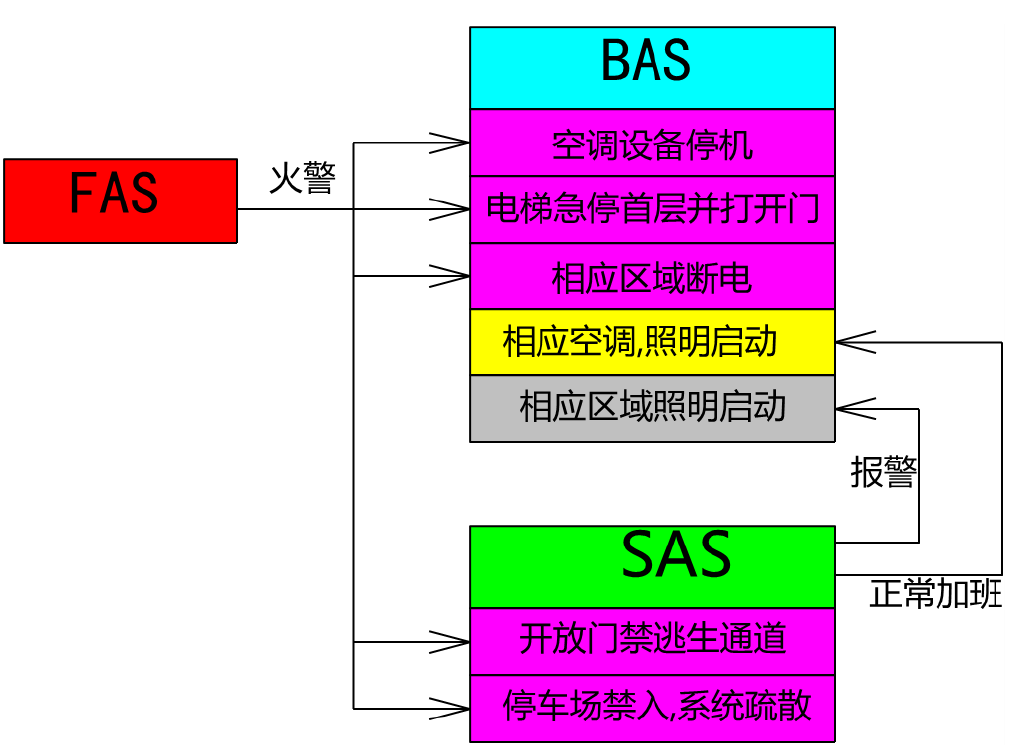

BMS系统横向联动
