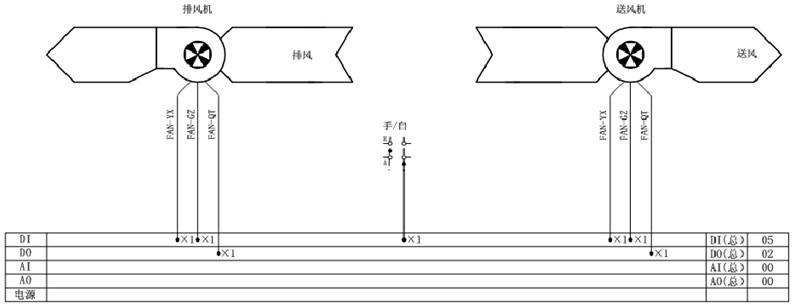

送排风系统监控系统

送排风系统监控功能

大楼内的送风、排风系统均实施统一管理，可由 DDC控制器按照预制的时间程序运行。

送风机控制：

采用定时程序控制，累计运行时间。实施启停控制、运行状态、故障报警、消防联动的监控。

排风机控制：

采用定时程序控制，累计运行时间。实施启停控制、运行状态、故障报警、消防联动的监控。

参数监测：

送风机、排风机的运行状态，投入运行的台数。报警功能：送风机、排风机的故障报警。

显示打印：

动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
