江森控制器的系统组成

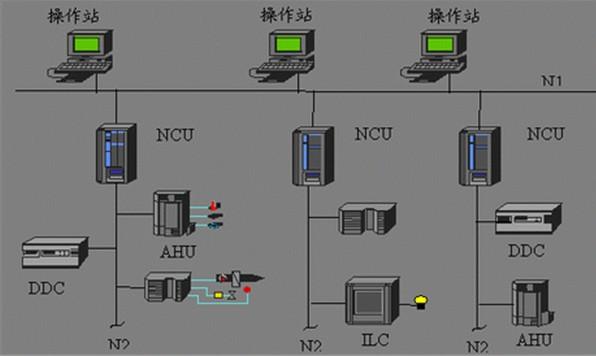

目前，在我国的智能楼宇系统中，江森作为世界三大品牌之一，具有一定的市场。METASYS 系统主要是由操作站）、网络控制器、直接数字控制器等构成。操作站网络控制器最常用的连接方式是N1通信网络，N2通信总线作为现场存取网络，负责连接直接数字控制器及接口模块至网络控制器。

(1)中央操作站

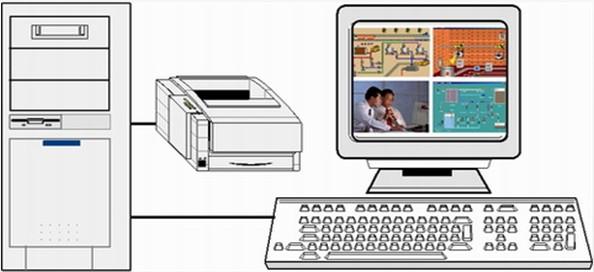

中央操作站是一台标准的个人电脑，系统是一个集散监控系统。它采用直接数字式控制方式，操作系统为Windows运行环境。允许Windows支持的其他软件同时运行，并可同它们进行动态的数据交换（DDE）。系统的界面操作全部视窗化，其网络图犹如一张联络图，可清晰地显示所有监控设备及其相互关系。任何一个操作站均可存取整个网络的所有信息且各操作站可同时工作。METASYS 系统的软件采用江森公司开发的“图形化编程语言”（GPL）和M5集成工作站软件，在编辑程序时，利用组态结构对系统进行画面编辑、动画设计、数据连接、构件的属性定义等。对智能建筑中的诸如空调系统、给排水系统、供电系统、照明系统、电梯系统等进行状态的监控。

(2)网络控制器

METASYS系统的网络控制器采用的是NCU控制器。它是一种高性能的现场盘，由一系列电子智能化模块组成，可实现复杂、高性能的程序控制并可协调通信网络中各种独立的直接数字控制器。还可以为直接数字控制器提供报警监视和综合控制功能。NCU上备有多种简单、通用的系统接口，第一个接口是标准的RS-232连接件，可连接手提电脑或输出打印机。第二个接口是网络端口，可存取网络中所有信息。第三个接口是调制解调器，用于远程监视或打印。NCU网络控制器是连接操作站和现场控制器的枢纽，在系统组网中是必不可少的网络单元。

(3)直接数字控制器

直接数字控制器作为现场控制分站，具有可编程功能，可不经中央处理机独立监控有关设备。并且可以就地显示所监视的温度、湿度、压力和压差等参数。直接数字控制器内部配有电池，能为存储器提供72小时的保护，当主机发生故障时，各分站直接数字控制器也可以独立工作。所有资料、数据和程序均不会丢。
