DX-9100的安装与接线

扩展式数字控制器有两种不同结构的型号。第一种：在控制器内配有接线端子。第二种：配有可分离的安装和接线基座，可先安装基座，与现场接线端子相连，再安装控制器。两种型号都可安装在控制盘内，或者通过DIN 标准导轨，直接安装在所控制的设备上。坚固的结构设计，使其更具吸引力。

(1)DX-9100-8154（Version 1.0)的接线

DX-9100-8154的接线控制端子主要由一下几个部分：

电源接口：24VAC（41） 24VA Common（43） PE（42）

输出模拟量接线端子：

AO1（1）Com AO（2）AO2 （ 3）Com AO （ 4）

输入模拟量接线端子：

AI1—AI8（5、7、9、11、13、15、17、19）+15V Ext（6、8、10、12）Com AI（14、16、18、20）

输入数字量接线端子：

DI1—DI8（25、27、29、31、26、28、30、32）Com DI（21、22、23、24）

输出数字量接线端子：

DO8—DO3（51、53、55、57、59、61）、 Com DO8（52）、Com DO8（54）、Com DO8（56）Com DO8（58）、 Com DO8（60）、Com DO8（62）

XT Bus N2 Bus接线端子：

XT Bus RT Com RT- RT+ N2 Bus RT Bus RT- RT+

(2)通信接口的接线

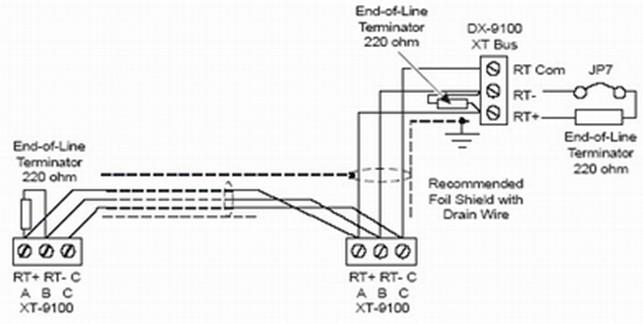

XT Bus通信接口的接线

 N2 Bus通信接口的接线

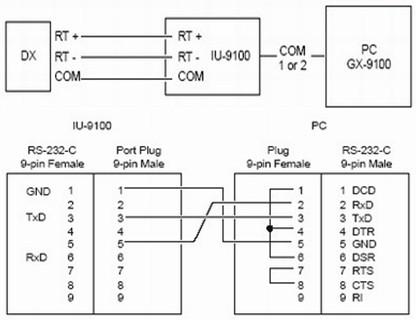

        IU-9100通信接口的接线
