实验内容

污水池排放和液位显示。

实验仪器

二台三相鼠笼电动机/73281

一台 CPM2A-40CDT-D PLC

一根通讯电缆（RS-232）

一台PC个人计算机

一个控制实验板

实验步骤

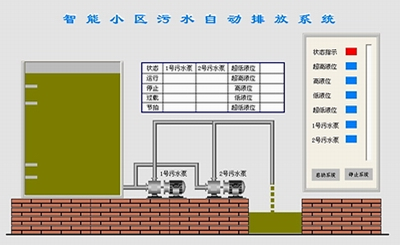

1.进行MCGS的监控画面制作。

2.进行MCGS与PLC的设备连通。

3.进行MCGS脚本程序的编写。

4.接通实验板的电源，PLC上电并运行，观察设备运行的情况。

5.进入MCGS组态运行界面，（PLC上电并运行），观察计算机画面监控情况。

6.模拟1号水泵故障，观察计算机画面监控情况。

7.模拟2号水泵故障，观察计算机画面监控情况。

8.进入设备窗口，观察与PLC连通的状态。

实验分析

PLC的水位处理程序特点？ 污水池液位的模拟手法和实现方式。

如果真实的液位将如何写处理程序，监控画面的动态实现。

填写实验报告书，进行测评。
