学习内容
一、常用的拆装工具
在对电冰箱进行故障检修时，经常使用的工具大致可分为拆装工具、电路检修工具、管路检修工具、专用工具、焊接工具、清洁工具等。准确查找到电冰箱的故障点后，便可以使用相应的工具及时对电冰箱的故障点进行检修。
（一）螺丝刀
螺丝刀是对电冰箱进行拆装时必不可少的工具，如电冰箱的外壳，制冷系统和电气系统等部件的拆装。螺丝刀按其头部形状的不同可分为十字形螺丝刀和一字形螺丝刀进行拆装操作。在拆卸电冰箱的狭小地方时，则需要借助短小的螺丝刀进行拆卸，如图6-1所示。
图6-1 螺丝刀
（二）钳子
在对电冰箱进行维修时，经常会使用到偏口钳、平口钳等。平口钳主在在掐断管路时使用，如使用平口钳掐断压缩机多余的铜管，如图6-2所示。
图6-2 钳子
（三）扳手
在对电冰箱进行维修操作时，经常用到活络扳手、呆扳手、梅花扳手进行设备的拆装、固定等操作。如图6-3所示为常用扳手。
其中，梅花扳手和呆扳手可以直接使用，活络扳手主要由活络扳唇、呆扳唇、扳口、蜗轮和手柄组成。活络扳手的开口宽度可以调节，可用于旋动一定尺寸范围内的螺栓或螺母等。
图6-3 扳手

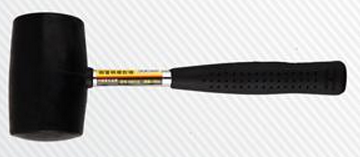

（四）榔头
在维修电冰箱时，也会借助榔头进行电冰箱的检修。如下图所示为使用榔头垫一个薄木块敲击压缩机，判断压缩机的故障点。有些是使用橡胶榔头，不必垫薄木，如图6-4所示。
图6-4 榔头
（五）钢尺
钢尺主要用来对电冰箱实施保护，在对电冰箱进行气焊时，可防止除了需要进行气焊的部位外，对电冰箱的其他部位造成的损坏，如图6-5所示。
图6-5 钢尺
二、电路检修工具
（一）万用表
万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数，如图6-6所示。
图6-6 万用表
（二）摇表
摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成，如图6-7所示。
图6-7 摇表
（三）钳表
钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流， 如图6-8所示。
图6-8 钳表
（四）电子温度计
电子温度计是检测电冰箱时特有的检测器件，主要用于检测电冰箱的制冷温度。在检测电冰箱制冷效果时，将电子温度计的感温探头移至电冰箱的冷冻室或冷藏室内，即可通过电子温度计上所显示的检测温度判断电冰箱制冷是否正常，如图6-9所示。
图6-9电子温度计
三、制冷管道加工工具

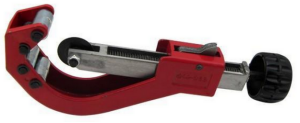

（一）割管器
割管器用于切割制冷管道，制冷管道有铜管与铁管，都可以使用割管器进行切割。
如下图所示，是各种不同外形的割管器，如图6-10所示。
图6-10 割管器
刀片：不同外形的割管器，能切割的管道直径大小不一样，每一个割管器都有一个圆形刀片，通过刀片的旋转就可以把管道逐渐的切开，如图6-11所示。
图6-11 刀片
（二）倒角器
我们在使用割管器切割铜管时，铜管的内径由于受到挤压而向内收敛，造成内径变窄，在打喇叭口时，铜管会向内卷曲，形成折皱，从而造成管道容易泄漏。于是我们可以用倒角器把向内收敛的尖锐边缘刮去，这样打喇叭口时就不会出现上面的问题。另外，使用倒角器处理切割后的管道边缘，使边缘光滑，从而再加工时不会形成毛刺。
如图6-12所示就是倒角器的外形图。
图6-12 倒角器
（三）扩管器
如图6-13所示就是常用的扩管器。
图6-13 扩管器

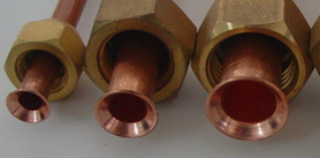

扩管器可以对铜管打杯形口（如图6-14所示）以及喇叭口（如图6-15所示）。杯形口用于相同管径的铜管对接，喇叭口用于修理阀、直角阀与铜管的连接。
图6-14 杯形口 图6-15 喇叭口
（四）便携式焊枪
用于焊接制冷管道，如图6-16所示。
图6-16 便携式焊枪
（五）乙炔——氧气焊接设备
这也是焊接制冷管道的工具，只是它的体积大，一般在维修厂使用，如图6-17所示。
图6-17 乙炔——氧气焊接设备

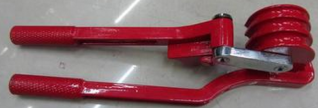

（六）弯管器
弯管器用于弯铜管而不会令铜管弯扁，如图6-18所示。
图6-18 弯管器

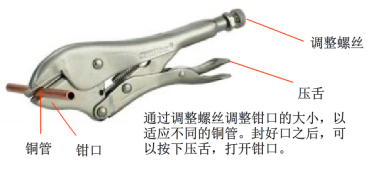

（七）封口钳
用于制冷系统的封口，如下图6-19所示。
图6-19 封口钳
四、制冷系统抽真空与检漏的工具
（一）真空泵
真空泵用于制冷系统抽真空，把整个制冷系统中的所有气体都抽出来，如图6-20所示。
图6-20 真空泵
（二）三通修理阀与真空表
在抽真空时用于观察制冷系统的压力，什么时候达到要求，完全由真空表指示出来，如图6-21所示。
图6-21 修理阀与真空表

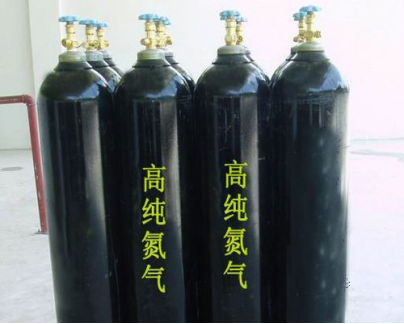

（三）氮气瓶
氮气用于制冷系统的检漏，把大约0.8MPa的氮气充入制冷系统，然后通过肥皂水或者保压法检测制冷系统是否泄漏，如图6-22所示。
图6-22 氮气瓶
（四）检漏仪
当电冰箱系统出现制冷剂泄漏时，可以使用检漏仪来找出泄漏的地方，如图6-23所示。
图6-23 检漏仪
