任务分析
本任务主要学习制冷管路加工专用工具、以及专用工具的使用方法。
学习目标
知识目标
1．认识管道加工常用的专用工具。
2．了解管道加工专用工具的结构，掌握管道加工工具的使用方法。
技能目标
1．学会使用割管器、倒角器、扩口器等专用工具的操作方法。
2．熟悉管道加工专用工具的用途及使用方法。
学习内容
管路加工工具主要包括切割器、扩管组件、弯管器、管路连接器等。这些工具是在进行电冰箱制冷管路的加工以及制冷部件的更换时专用的加工工具。
一、切割器
切割器主要用于电冰箱制冷铜管的切割。在对电冰箱进行维修时，经常使用切割器切割不同长度不同直径的铜管，如图7-1所示。
图7-1 割管器
切割器有不同的规格，常用切割器的规格为3—20mm。由于电冰箱制冷循环对管路的要求很高，杂质、灰尘和金属碎屑都会造成制冷系统堵塞，因此对制冷铜管进行切割时要使用专用的设备，这样才能保证铜管的切割面平整、光滑，且不会产生金属碎屑掉入管中阻塞制冷循环系统。
1.割管器的使用方法
（1）将所需加工的铜管夹装到割管器手柄，至铜管边缘；
（2）将整个割管器绕铜管顺时针方向旋转；
（3）割管器旋紧１／２圈，需调紧手柄１／４圈；
（4）重复（二）、（三）步骤直到将铜管割断。
2.使用割管器的注意事项
（1）铜管一定要架在导轨中间；
（2）所加工的铜管一定要平直、圆整，否则会造成螺旋切割；
（3）由于加工的铜管管壁较薄，调整手柄时不能用力过猛，导致内凹，收口和铜管变形，影响切割。
二、倒角器
铜管在切割加工过程中，易产生收口和毛刺现象。倒角器主要用于去除切割加工过程中产生的毛刺，消除铜管收口现象，如图7-2所示。
图7-2 倒角器
1.倒角器的使用方法
将倒角器的刮刀尖伸进管口的端部，左右旋转数次，反复操作，直到去除毛剌和收口。
2.使用割管器的注意事项
（1）管尽量朝下，避免金属屑进入管道；
（2）如有金属屑进入管道内，需将其清除干净；
（3）不要用硬物敲击倒角器；
（4）使用后除去倒角器的金属屑，并在刀丸处加上防锈油。
三、扩管组件
在对电冰箱的管路进行焊接时，经常会遇到对两根直径相同的铜管进行焊接的情况，此时就需要使用扩管组件对其中一根铜管进行扩口，以便使另一根铜管能够较吻合地插入到被扩口的铜管中，如图7-3所示。
图7-3 扩管器
（一）喇叭口与杯型口的制作
（1）取经过倒角的铜管；
（2）将需要加工的铜管夹装到相应的夹具卡孔中，铜管端部漏出夹板面H/3左右（注意夹具坡面位置），旋紧夹具螺母直至将铜管夹牢；
（3）将扩口顶锥卡于铜管内，顺时针慢慢旋转手柄使顶锥下压，直至形成喇叭口；
（4）退出顶锥，松开螺母，从夹具中取出铜管观察扩口面应光滑圆整，无裂纹毛刺和折边；
（5）用管道的另一段制进行杯形口的制作；
（6）选定所需的胀头，将其旋到杠杆上；
（7）将需要加工的铜管夹装到相应的夹具卡孔中，铜管端部漏出夹板面略大于铜管直径长度，旋紧夹具螺母直至将铜管夹牢，顺时针慢慢旋转手柄使胀头下压，直至形成杯形口；
（8）将手柄逆时针慢慢旋转，使胀头从铜管中取出，松开夹具螺母。
喇叭口操作示意图，如图7-4所示。
图7-4 喇叭口操作示意图
（二）扩管操作注意事项
（1）注意铜管与夹板的公英制形式要对应；
（2）有条件最好在扩管器顶锥上加上适量冷冻油；
（3）铜管材料质地要有良好延展性，铜管应预先退尖；
（4）铜管端口应平整、圆滑；
（5）喇叭口大小适宜，太磊易撕裂且螺母不易夹进，大小易脱落或密封不严；
（6）铜管壁厚不宜超过25px。
四、封口钳

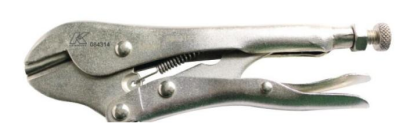

封口钳也称大力钳，其外形如图所示。当电冰箱修复、试机正常后，通常都要使用封口钳对电冰箱的制冷管路进行封闭，如图7-5所示。
图7-5 封口钳
通常，在电冰箱维修完毕且充注制冷剂试机正常后，必须将电冰箱上所接的压力表取下，但又不能让电冰箱中的制冷剂泄漏，此时就需要使用封口钳将靠近压缩机工艺管一端的连接管的管口封死。
在具体使用封口钳时，首先要调整好封口钳口，使其正好钳住工艺管（注意既不可过松也不可过紧），然后选定距工艺管与压力表焊口50px左右的位置作为封口处，再用砂纸将工艺管打磨干净，使用气焊设备对封口处进行加热软化。
待封口软化后，使用封口钳钳住封口处并用力按压封口钳手柄，将工艺管管口封死。同时使用气焊设备对封口末端进行加热（距封口处5—250px），待铜管软化后，用刻丝钳将其剪断，再用气焊设备将断口处焊死。
断口焊好后取下封口钳，再对封口处进行补焊，即可完成工艺管的封口操作。
五、弯管器
在进行电冰箱管路的焊接操作时，经常会用到不同弯曲形状的铜管，此时就会用到弯管器对铜管进行加工，使其达到所需要的状态。
电冰箱的制冷管经常需要弯制成特定的形状，而且为了保证系统循环的效果，对于管路的弯曲有严格的要求。通常管路的弯曲半径不能小于其直径的3倍，而且要保证管道内腔不能变形，如图7-6所示。
图7-6 弯管器
六、管路连接器
管路连接器主要用于连接软管，以便于制冷剂的流通。
拧开管路连接器上盖，可以看到管路连接器的阀门。
管路连接器的阀门只能借助管路连接器的上盖取下，即用管路连接器的上盖带有卡槽的一端将管路连接器的阀门卡住，旋转管路连接器的上盖，即可拧下管路连接器的阀门，如图7-7所示。
图7-7管路连接器
注意：
使用管路连接器时，需要将管路连接器的上盖拧下，将管路连接器与软管进行连接即可。
七、真空泵
在对电冰箱的压缩机及管路进行抽真空操作时，会用到真空泵，如图7-8所示。
图7-8 真空泵
真空泵的主要作用是对电冰箱的制冷系统进行抽真空处理。
真空泵质量的好坏将直接影响对制冷系统进行抽真空处理的效果，即影响真空度的高低，而系统真空度的高低将直接影响电冰箱质量的好坏。当制冷系统含有其他气体时系统中高、低压压力都会升高，这将增加压缩机的负荷，导致压缩机的制冷效率降低。
尤其是当制冷系统中含有较多的水分时，危害将更大。制冷系统中的水分会使压缩机的绝缘电阻下降，而且会腐蚀压缩机和制冷系统的管路，水分还会使冷冻机油变质，从而引起一系列故障。因此，在对电冰箱制冷系统进行抽真空处理时，一定要使用质量合格的真空泵，并且要将制冷系统内的气体全部排空。
八、氮气及氮气瓶
在对电冰箱的管路进行维修时，氮气是必不可少的辅助材料，氮气一般压缩在钢瓶中，对电冰箱进行管路吹洗、试压、检漏时都需要使用氮气，在使用过程中，必须在氮气瓶阀门口处接一个减压阀。并根据需要调节氮气瓶的排气压力。每次使用结束后，必须将盛装氮气的钢瓶阀门关闭，如图7-9所示。
图7-9 氮气瓶和减压阀
九、三通检修表阀

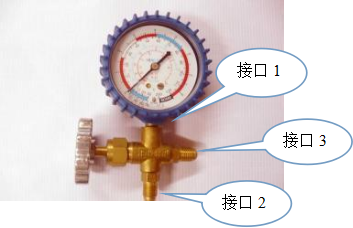

对电冰箱抽真空、充注制冷剂、测量压力时，都要使用三通检修表阀,它主要由三通阀和压力表两部分组成，其中三通阀的接口1内有螺纹，用于安装压力表；接口2与电冰箱的制冷系统相连；接口3用于在检修时充注氮气、与真空泵连接对系统抽真空、充注制冷剂。
当控制阀门关闭时，接口3即处于关闭状态，接口1与接口2仍然连通，这时就可随时监视制冷系统内压力的变化，使用起来非常方便。压力表的最大量程一般为0.9Mpa到2.5Mpa不等，负压均为-0.1~0MPa，如图7-10所示。
图7-10 三通检修表阀
十、制冷剂及钢瓶
制冷剂钢瓶是用来存放制冷剂的。下图是制冷剂钢瓶的实物外形。制冷剂钢瓶上有一个阀门，用于控制制冷剂的释放和关闭。在不用时一定要将阀门拧紧，以免制冷剂泄漏而污染环境，如图7-11所示。
图7-11 制冷剂
