学习内容
随着电冰箱技术的发展，电冰箱由普通的类型发展为智能型。目前市面上普通的电冰箱保有量非常大。对于这部分冰箱的维修还需要大量的工作。我们要维修这些电冰箱，我们首先要从检测电子元件开始学习。
一、电子元件的检测
（一）启动器的检测
启动器是用于电冰箱压缩机的启动，没有它压缩机无法启动。如果启动器损坏压缩机是不能启动的。电冰箱的压缩机的启动器分为两种类型。第一种类型叫做PTC启动器;第二种类型是重锤式启动器。
第一种PTC启动器，这种启动器实际上就是一种正温度系数的热敏电阻。在常温下，它的阻值大约是22欧左右。当给它通电后，它会发热。随着温度的上升，它的阻值会急剧增大。根据它这个特性就可以用来做成压缩机的启动器。
电冰箱的压缩机内部有一个单相电机。这个单相电机在启动的时候需要一个旋转磁场。这个旋转磁场给压缩机提供一个初始的转距。等有电机旋转起来之后，就不再需要。由此，压缩机的控制电路如图15-1所示。
图15-1
压缩机分为两个绕组，一个是启动绕组，一个是运行绕组。启动绕组是在压缩机启动的时候起作用，启动结束后，没有作用。启动绕组串联上PTC启动器，当压缩机通电时，运行绕组与启动绕组同时通电，压缩机开始运转。因为PTC启动器与启动绕组串联在一起它有电流通过，就会发热，发热以后阻值会急剧升高。阻值升高到相当于断开，并且一直维持这样一种状态。此时启动绕组就相当于断开了不再起作用。
外形：
图15-2
测量方法：
使用万用表的电阻档R*1档，测量它的阻值，应该在22Ω左右。当它参与压缩机的启动后，它的阻值会变得很大，达到MΩ数量级。如要重新使用它，必须等它冷却后才能再次使用。冷却的时间一般是3分钟左右。由此可知，如使用了PTC启动器的压缩机，启动的间隔一般有3分钟左右。
重锤式启动器：
它与PTC启动器有很大的差别，请参看图15-3。
图15-3
它是一种机械式驱动器。请参看图15-3。
图15-4
当给压缩机通电时。在电磁力的作用下，重锤式启动器中间的衔铁往上移动，接通启动绕组，压缩机开始启动，启动后压缩机运行绕组的电流变小，造成电磁力下降，维持不了衔铁往上移动的力量，衔铁会自然的下降，断开启动绕组。
检测方法：
用万用表的R*1档，两支表笔插入到启动器上的S、M两个孔内，把重锤式启动器正常与翻转各测一次，一次通，一次不通，说明启动器良好。
（二）过载保护器
过载保护器与压缩机的的电源串联在一起，它起到两个作用，一是电流过载保护，一是过热保护，这两种保护都是针对压缩机的。
如下图是过载保护器的外形：
图15-5

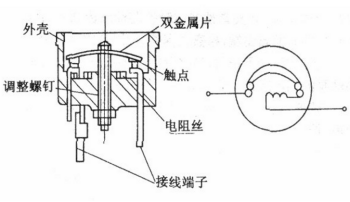

它的内部结构示意图如图15-6所示：
图15-6
在过载保护中，双金属片是关键元件，当它过热时，它会往上翘，从而切断压缩机的电源。这种过载保护器，也叫叠井保护器。我们检测的好坏的时候。可以使用打火机来模拟热源。用打火机烤，过载保护器的双金属片。如果他能够受热往上翘起来。小明，双击图片，没有问题。
（三）定时器
定时器是电冰箱电路的一个重要部件。电冰箱有自动化霜功能，这种自动化霜功能必须使用定时器来实现。当压缩机运行一段时间后，电冰箱的蒸发器表面汇集了很厚的冰层，这些冰层是热的不良导体，从而阻碍电冰箱的制冷能力。要保证电冰箱有充足的制冷能力必须除霜。通过定时器接通电冰箱内部的电热丝，把这些冰层烤融化去除，从而起到化霜功能。下图就是电冰箱里面的定时器的外形图：
图15-7
内部结构示意图如图15-8所示。
图15-8

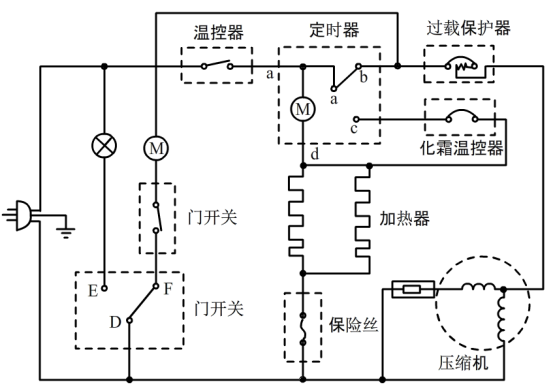

其中M为步进电机，通电时能够缓慢的转动，带动内部的机械结构工作。下图是一个典型的电冰箱电路图。
图15-9
定时器的工作原理如下：
正常情况下，定时器内部a,b接通，此时压缩机正常工作，电冰箱开始制冷，同时M步进电机也得电工作，缓慢的运转，当经过12或24小时（不同定时器定时时间不一样）后，M步进电机带动内部的机械结构动作，使a,c接通，此时压缩机断电不工作，不制冷。M步进电机被短路，不工作，加热器开始加热化霜，一直到温度达到约13℃时，化霜温控器断开电路，加热器停止加热，同时步进电机重新接通，开始转动，经过很短的时间，a,c 断开，a,b接通，开始下一个化霜循环。
定时器的检测：
定时器上有
这个东西，可以转动，我们可以人为的转动它。正常情况下，a,d之间大约有几K的电阻，a,b之间接通，a,c之间不通，然后转动上图的旋钮，转到某个位置时，听到“嗒”一声，此时a,b不通，a,c接通，再转动上图的旋钮，很快又听到“嗒”一声，此时a,b之间接通，a,c之间不通。如果出现上述现在说明定时器正常。否则定时器损坏。
（四）温控器
在旧式电冰箱控制电路中，使用最多的是机械式温控器，它起到控制冰箱内温度的作用，当制冷时，温度下降达到要求时，断开压缩机的电源。比如3星级电冰箱，当冷冻室的温度下降到-18℃时，温控器会切断压缩机的电源，停止制冷。
温控器的外形图如下：
图15-10

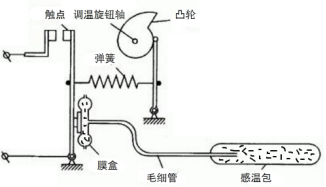

它是机械式的结构，示意图如图15-11所示。
图15-11
工作原理：
（1）波纹管的动作作用于弹簧，弹簧的初始弹力大小是由控制板上的旋钮所控制的。
（2）当温度上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹力把开关触点接通，此时压缩机运转，系统制冷。
（3）直到温度又降至设定的温度时，感温包气体收缩，波纹管收缩与弹簧一起动作，将开关置于断开位置，使压缩机的电动机电路切断。
（4）以此反复动作，从而达到控制房间温度的目的。
（五）门开关
门开关用于控制电冰箱内部的照明灯，它是一个常闭开关，当按键没有按下时是接通状态，当按键按下时，断开。如图15-2所示是它的实物图。
图15-12
很容易检测，如上图，COM为公共端，当按键没按下时，COM与NC接通，按下时，COM与NO接通。

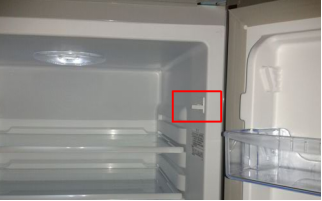

它在电冰箱的箱体内。如图15-3所示.
图15-13
（六）压缩机
压缩机是电冰箱的核心部件，如图15-14所示是压缩机的外形图。
图15-14
压缩机内部可以分为两大部分：一是活塞与气缸等机械部分，二是电动机电气部分。电动机是一个单相电机，是压缩机的动力源，活塞与气缸负责对制冷剂进行压缩。
压缩机出现故障就在这两部分，机械部分会出现卡缸抱轴现象，电气部分会出现电机烧坏等故障。
当出现这些故障时，开壳维修的成本是很高的，所以都是直接更换压缩机。
压缩机内部的电机有三条引线接到压缩机外部，如图15-15所示。
图15-15
引出的端口排列有两种形式，一是正三角，二是倒三角。
三个端口对应内部的电机引出端口，内部电机示意图如图15-16：
图15-16
其中，M-运行端，S-启动端，C-公共端。
正常情况下，这三个端点之间的直流电阻是满足两个关系式：
（1）RSM=RCM+RCS；
（2）RCS>RCM。
根据这两个公式，我们使用万用表的R*1档，直接进行两两相测，得到三个电阻，套用上面的公式就可以分辨出各个端口。
以上就是常见电冰箱控制线路的部件学习，如果电冰箱发生电气故障时，我们可以从电源线开始一步一步的往后走，测量对应的电子元件是否正常，如果出现损坏，直接更换即可。
