慕课视频：https://www.icourse163.org/learn/AYIT-1462113167?tid=1465515443#/learn/content?type=detail&id=1244881176&sm=1

钢在冷却时的转变
　　钢在奥氏体化后的冷却过程是钢热处理的关键的一步，决定了钢冷却后的组织类型和性能。

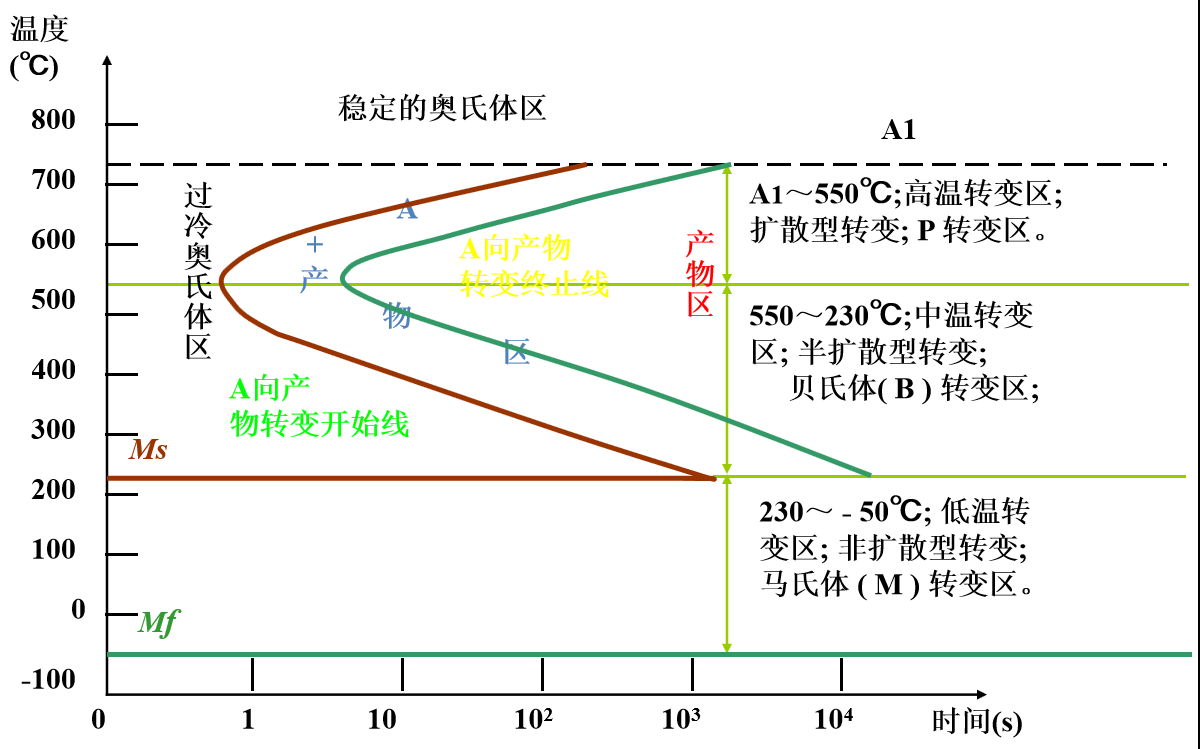

　　钢在奥氏体化后的冷却方式通常分为两种：一种是连续冷却，即将奥氏体化的钢连续冷却到室温；另一种是等温处理，即将奥氏体化的钢迅速冷却到临界温度以下的某一温度进行保温，让奥氏体在等温条件下进行转变，待组织转变结束后再以某一速度冷却到室温。奥氏体的稳定存在温度是在 A 1 线以上。当奥氏体温度降至临界温度以下后，称为过冷奥氏体。此时的奥氏体处于热力学不稳定状态，会发生分解，形成稳定相。根据转变温度的高低及转变机理和产物的不同，过冷奥氏体的转变可分为三种基本类型:珠光体型转变、贝氏体型转变和马氏体型转变。

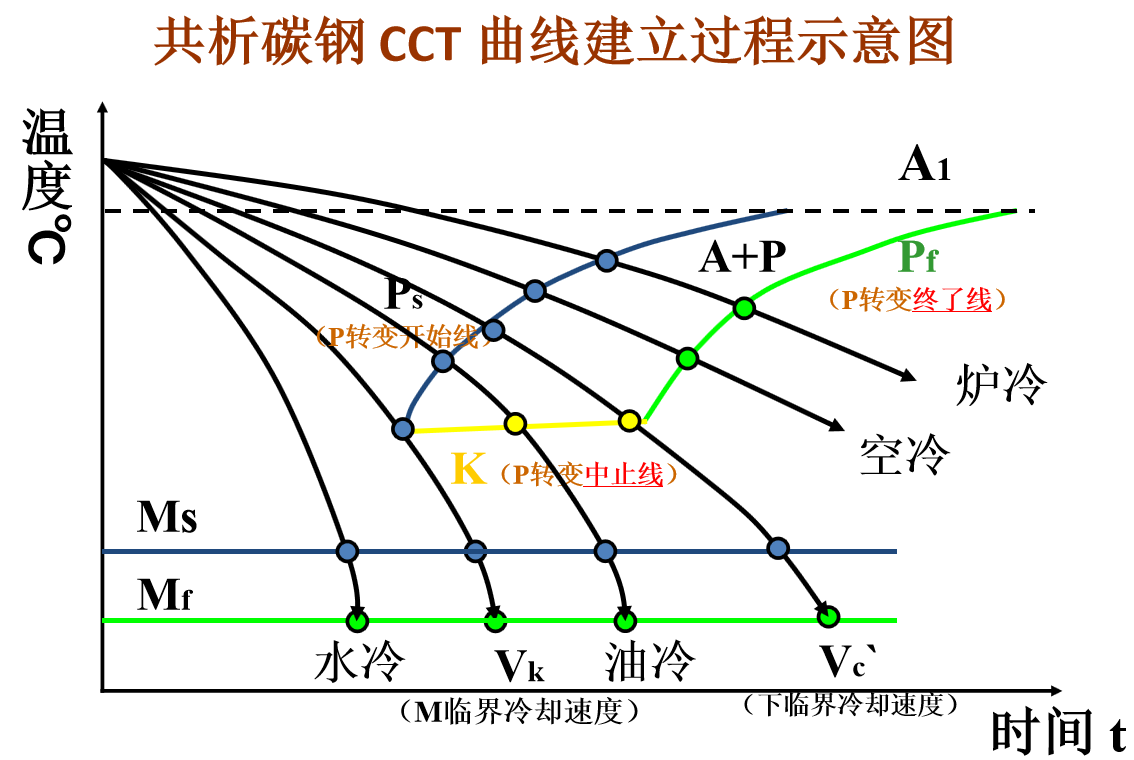

1、同一成分钢的CCT曲线相当于TTT图上半部分。要获得同样的组织，连续冷却转变比等温转变的温度要低些，孕育期要长些。

2、连续冷却时，转变时在一个温度范围内进行的，转变产物的类型可能不只一种，有时是几种类型组织的混合。

3、连续冷却转变时，共析钢不发生贝氏体转变。
